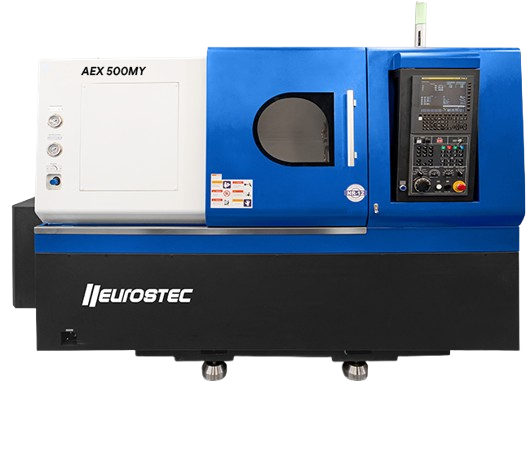

O Centro de torneamento com eixo Y AEX500MY possui desempenho elevado de precisão e versatilidade para peças de alta complexidade.
Conta com spindle built-in 22/30kW, freio hidráulico que garante agilidade ao processo e, torre BMT55 com contraponto servo acionado.
Além disso, conta com comando CNC Fanuc 0i-TF com manual guide.
| Placa hidráulica | pol | 8" |
| Diâmetro admissível sobre o barramento | mm | Ø700 |
| Diâmetro admissível sobre o carro | mm | Ø300 |
| Diâmetro máximo torneável (flanges/eixos) | mm | Ø340 / Ø200 mm |
| Comprimento máximo torneável | mm | 572 |
| Curso eixo X | mm | 240 |
| Curso eixo Z | mm | 620 |
| Curso eixo Y | mm | 100 (+-50) |
| Curso eixo C | graus | 360° |
| Rotação do eixo árvore | rpm | 5000 |
| Nariz do eixo árvore | A2-6 | |
| Capacidade de barras | mm | Ø65 |
| Curso do contraponto | mm | 580 |
| Diâmetro do contraponto | mm | Ø85 |
| Contraponto | MT5 | |
| Número de posições da torre | posições | 12 |
| Tipo da torre | BMT55 | |
| Secção da ferramenta | mm | 25x25 |
| Suporte torneamento interno | mm | Ø40 |
| Avanços rápidos em XYZ | m/min | 30/10/30 |
| Potência da torre acionada | kW | 4,5 |
| Torque ferramenta acionada contínuo | Nm | 18 |
| Rotação máxima | rpm | 5000 |
| Diâmetro máximo de furação | mm | Ø16 |
| Sistema de pinças ferramenta acionada | ER32 | |
| Capacidade máxima de rosqueamento | mm | M12 |
| Velocidade dos servomotores XZ | r/min | |
| Potência do motor principal (built-in) | 22/30 | |
| Potência requerida | kVA | 40.5 |
| Torque do motor do spindle | Nm | 117 |
| Dimensões da máquina | mm | 3300x2080x2130 |
| Peso da máquina | kg | 5000 |
• Controle numérico Fanuc 0i-TF com manual guide - tela colorida LCD
• Placa hidráulica de 8” – 5000rpm
• Torre BMT55 de 12 posições, todas as posições são acionadas para maior precisão nas mais variadas aplicações
• Função rosca rígida
• Barramento inclinado
• Controle remoto MPG
• Contraponto servo acionado
• Eixo C com freio hidráulico
• Acompanha 02 suportes de ferramenta ACIONADA, sendo 01 unidade para 0 graus (radial) e 01 unidade 90 graus (axial)
• Sistema completo de refrigeração com bomba de alta pressão - 10BAR
• Transportador de cavacos tipo esteira (saída lateral) com carrinho
• Proteções telescópicas
• Rolamento spindle NSK
• Fuso de esferas THK – X/X: Ø32/Ø36mm
• Guias lineares de rolo THK- X/Z: 35/45mm
• Carenagem completa
• Conforme Norma Regulamentadora Brasileira Nº12 - NR-12
