Modelo com Ferramenta Acionada

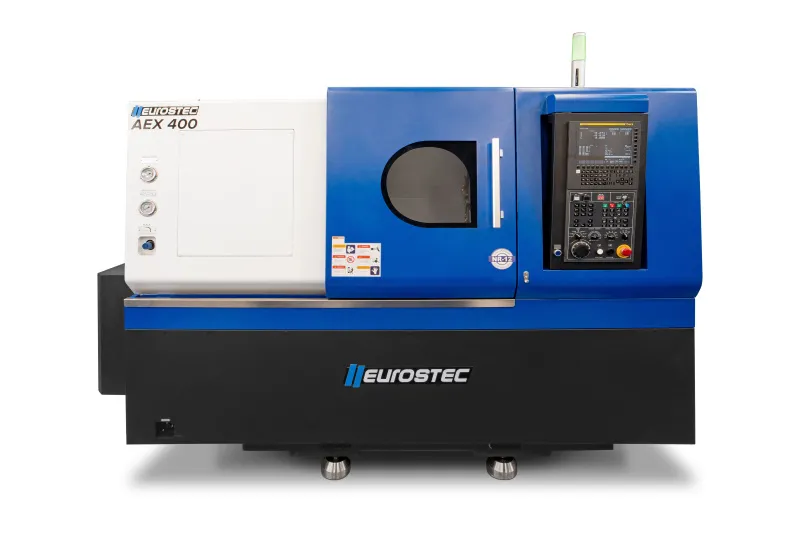

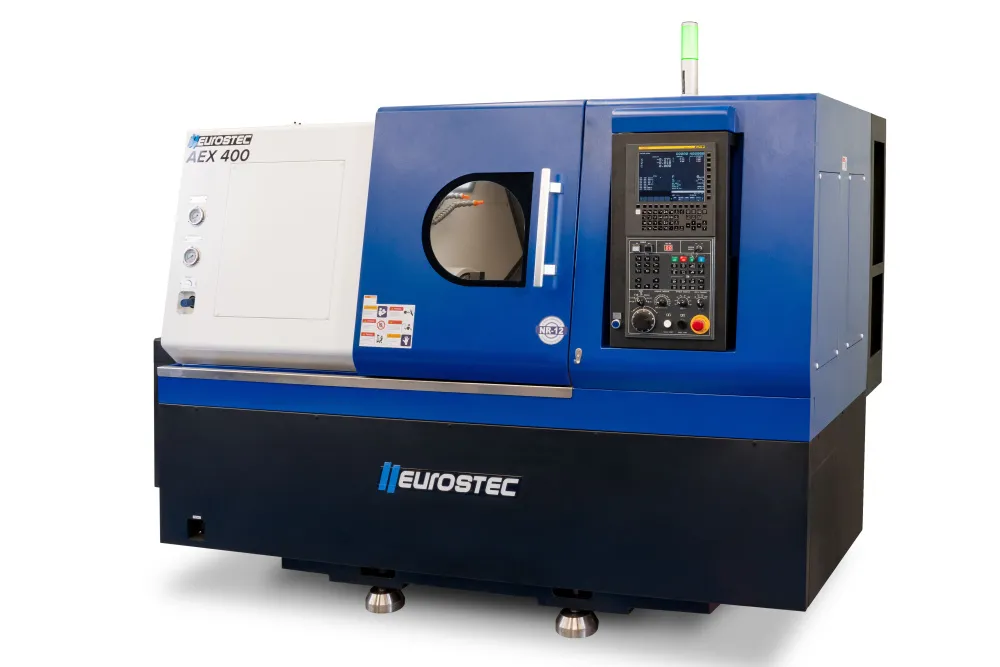

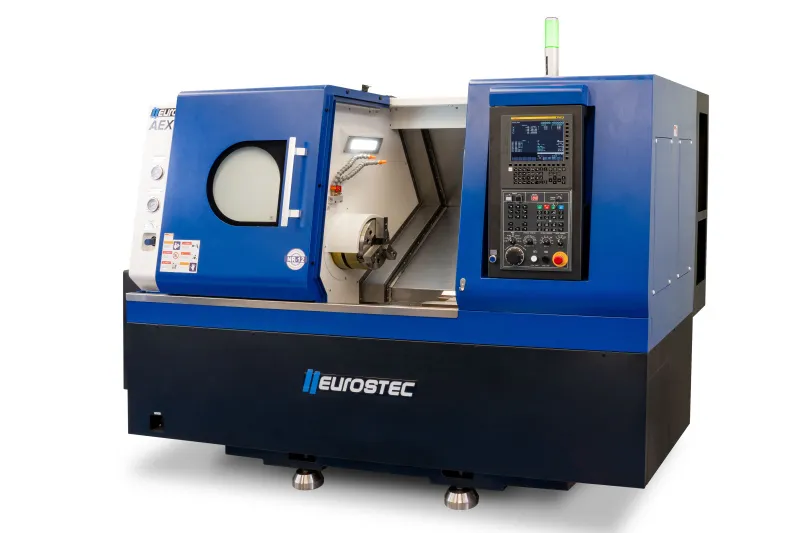

Torno CNC Ferramenta Acionada Competitivo Eurostec é equipado com guias lineares roletadas, marca THK, e é uma máquina de excelente qualidade, que oferece um alto desempenho e muita flexibilidade, na usinagem de peças complexas que demandam de operações secundárias com por exemplo: furação, rasgo de chaveta, abertura de canal, rebaixe, fresagem, rosqueamento, entre outros.
Com comando Standard Fanuc ou Syntec, este torno também pode trabalhar com placas de 8 ou 10 polegadas, com passagem de barras.
Custo competitivo com ótima configuração e capacidades de usinagem.
| Placa hidráulica | pol | 8 (AEX 400) ou 10 (AEX 400L) |
| Diâmetro admissível sobre o barramento | mm | 600 |
| Diâmetro admissível sobre o carro transversal | mm | 260 |
| Diâmetro máximo torneável | mm | 430 |
| Comprimento máximo torneável | mm | 500 |
| Curso eixo X | mm | 230 |
| Curso eixo Z | mm | 510 |
| Nariz do eixo árvore | A2-8 | |
| Passagem do eixo árvore | mm | 74 |
| Capacidade de barras | mm | 62 |
| Velocidade de rotação da placa | rpm | 3500 |
| Avanços rápidos em X e Z | m/min | 24/24 |
| Posições da torre servoacionada | pos. | 12 |
| Inclinação da cama | graus | 30 |
| Secção da ferramenta | mm | 25x25 |
| Suporte usinagem interna | mm | 40 |
| Diâmetro do contraponto | mm | 85 |
| Curso do mangote do contraponto | mm | 120 |
| Sede interna da manga | MT5 | |
| Acionamento da manga do contraponto | hidráulico | |
| Precisão de repetibilidade eixos X/Z | mm | 0,004/0,005 |
| Precisão de posicionamento eixos X/Z | mm | 0,012/0,016 |
| Potência do motor do eixo árvore | kW/HP | 11/15 (15/20) |
| Dimensões da máquina | mm | 2500x1810x1890 |
| Peso da máquina | kg | 3350 |
- Controle numérico Fanuc 0i-TF (5) com tela colorida LCD;
- Placa hidráulica de 8” (AEX 400), ou Placa hidráulica de 10” (AEX 400L);
- Barramento inclinado 30 graus integrado;

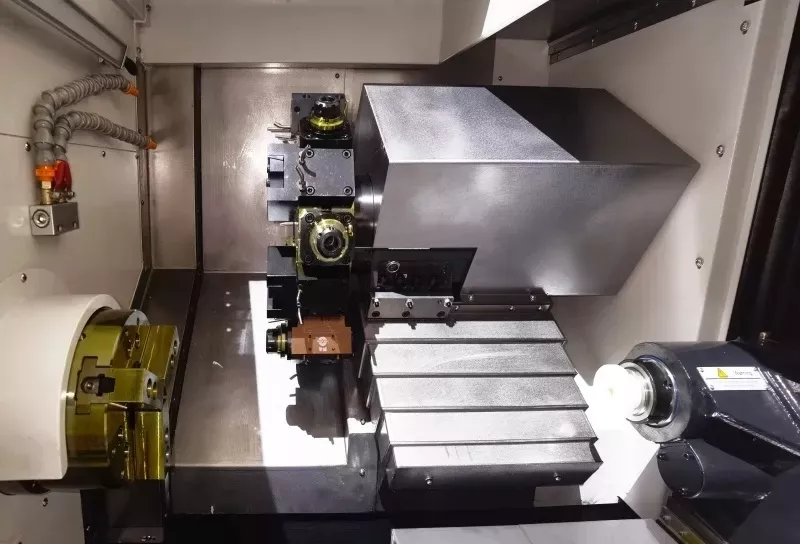

- Torre de ferramentas de 12 posições servoacionada;
- Acompanham 3 unids suportes para canal frontal, 03 unids para brocas e todas as posições para ferramenta externa;
- Controle remoto MPG;
- Contraponto hidráulico;
- Bomba de refrigeração de 10 BAR;
- Sistema de lubrificação automático;
- Sistema completo de refrigeração;
- Sistema hidráulico completo;
- Transportador de cavacos automático com carrinho (traseiro);
- Luzes indicadoras de trabalho;
- Luminária de trabalho;
- Proteções telescópicas;
- Rolamento spindle NSK;

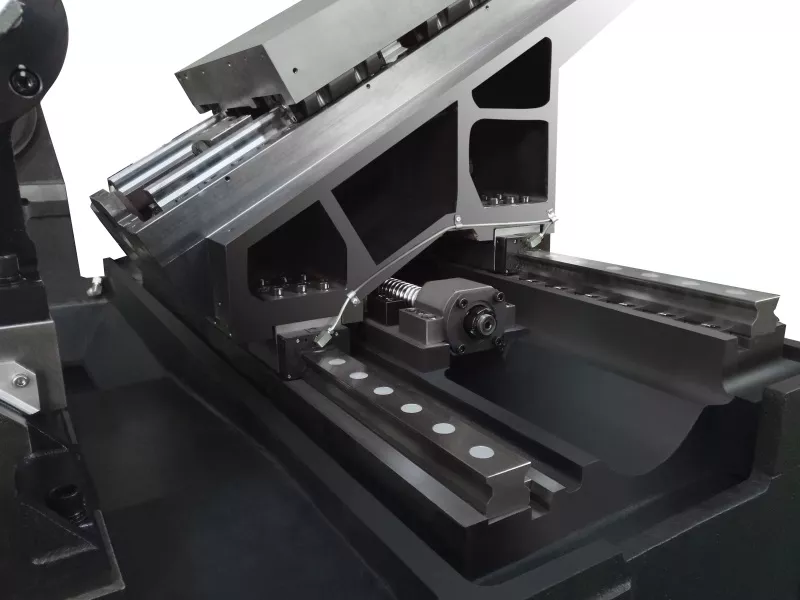

- Fuso de esferas recirculantes Hiwin e guias lineares THK;
- Servomotores e drivers Fanuc;
- Carenagem completa;
- Conforme Norma Regulamentadora Brasileira Nº12 - NR-12.
