Modelo com Ferramenta Acionada
Custo competitivo com ótima configuração e capacidade de usinagem.

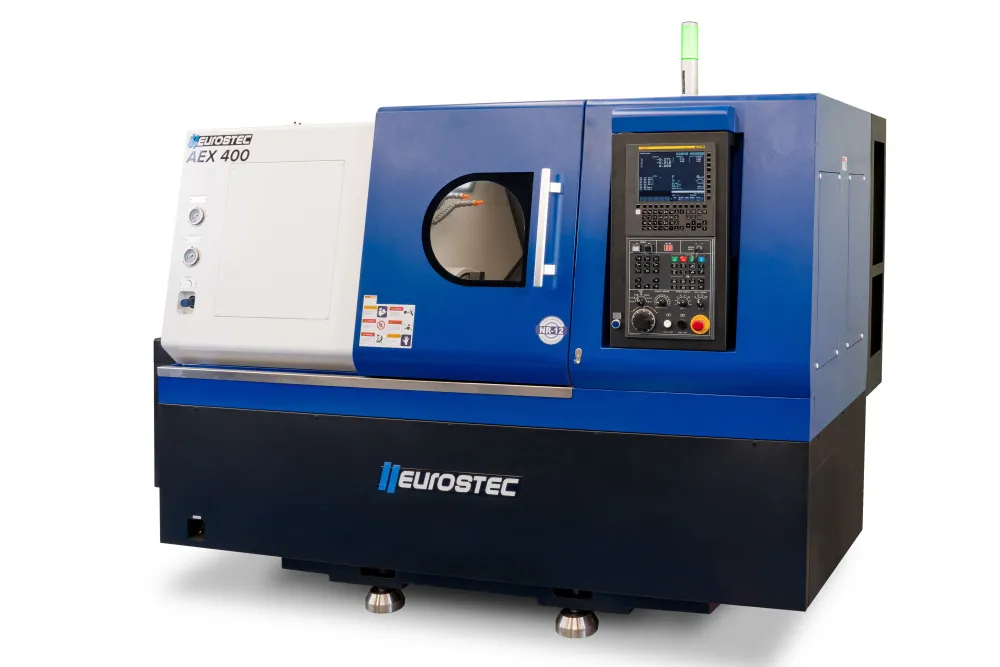

Tornos Barramento Inclinado CNC Eurostec Aex 400 são modelos equipados com placa hidráulica de 8 ou 10 polegadas, com passagem de barras. Possuem guias lineares de rolete marca THK e torre padrão BMT para modelos com ferramenta acionada.
Modelos equipados com contraponto e transportador de cavacos, comando CNC Fanuc Oi-TF ou Syntec e torre com 12 posições.
| Placa hidráulica | pol | 8 |
| Diâmetro admissível sobre o barramento | mm | 600 |
| Diâmetro admissível sobre o carro | mm | 260 |
| Diâmetro máximo torneável | mm | 360 |
|
Diâmetro máximo torneável com Suporte Acionado (Ferramenta 0 graus) |
mm | 355 |
|
Diâmetro máximo torneável com Suporte Acionado (Ferramenta 90 graus) |
mm | 420 |
| Comprimento máximo torneável (BMT) | mm | 450 |
| Curso eixo X | mm | 230 |
| Curso eixo Z | mm | 450 |
| Rotação do eixo árvore | rpm | 3500 |
| Nariz do eixo árvore | A2-8 | |
| Passagem do eixo árvore | mm | 74 |
| Capacidade de barras | mm | 62 |
| Curso do mangote | mm | 120 |
| Diâmetro do contraponto | mm | 85 |
| Contraponto | MT5 | |
| Número de posições da torre | posições | 12 |
| Tipo da torre | BMT55 | |
| Secção da ferramenta | mm | 25x25 |
| Suporte torneamento interno | mm | ⦰40 |
| Avanços rápidos em X e Z | m/min | 24/24 |
| Potência da torre acionada | kW | 2,7 |
| Torque ferramenta acionada contínuo | Nm | 12 |
| Rotação ferramenta acionada | rpm | 4000 |
| Capacidade máxima de furação | mm | ⦰16 |
| Capacidade máxima de tapping | mm | M12 |
| Sistema de pinças ferramenta acionada | ER32 | |
| Acionamento da manga do contraponto | hidráulico | |
| Velocidade dos servomotores XZ | r/min | 3000/2500 |
| Torque dos servomotores XZ | Nm | 12 |
| Potência requerida | kVA | 35 |
| Potência do motor principal | kW | 11/15 |
| Torque do motor do eixo | Nm | 52,5 |
| Dimensões da máquina | mm | 2500x1810x1890 |
| Peso da máquina | kg | 3400 |
- Controle numérico Fanuc 0i-TF (5) com tela colorida LCD;
- Placa hidráulica de 8”

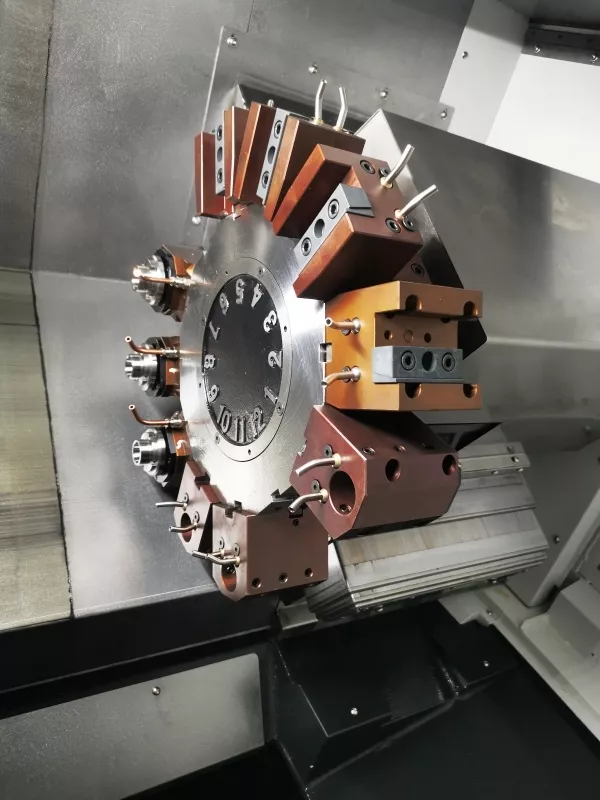

- Torre sistema BMT55 (Taiwan) de 12 posições, todas as posições são acionadas para maior precisão nas mais variadas aplicações;
- Função rosca rígida;
- Barramento inclinado 30 graus integrado;
- Guias lineares Hiwin;
- Controle remoto MPG;
- Contraponto hidráulico;
- Eixo C com freio hidráulico;
- Acompanha 02 suportes de ferramenta ACIONADA, sendo 01 unidades para 0 graus (axial) e 01 unidade 90 graus (radial);
- Suportes de ferramentas fixas inclusos:
03 suportes para ferramenta interna;
03 suportes para canal;
01 suporte para tornear externo;
- Bomba de refrigeração de 7 BAR;
- Sistema de lubrificação automático;
- Sistema completo de refrigeração;
- Sistema hidráulico completo;
- Transportador de cavacos automático com carrinho (traseiro);
- Luzes indicadoras de trabalho;
- Luminária de trabalho;
- Proteções telescópicas;
- Rolamento spindle NSK;
- Encoder Tamagawa >0,02graus de indexação;
- Fuso de esferas recirculantes e guias lineares THK;
- Servomotores e drivers Fanuc;
- Carenagem completa;
- Conforme Norma Regulamentadora Brasileira Nº12 - NR-12.
