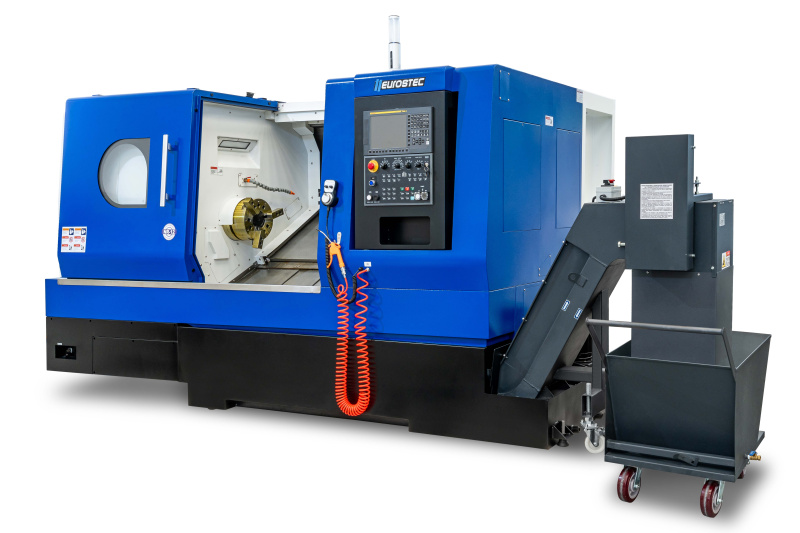

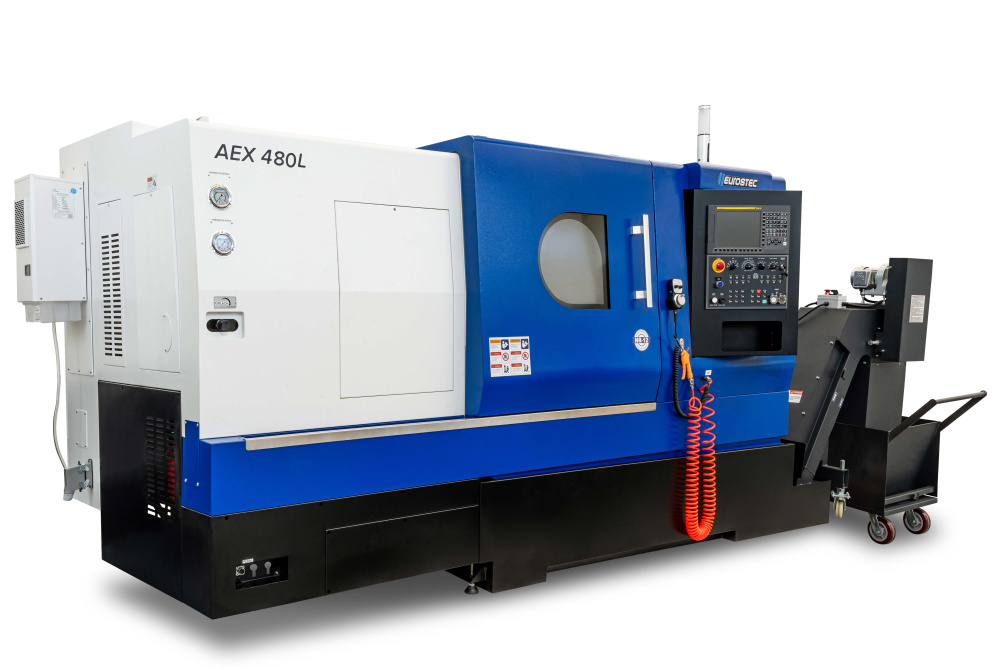

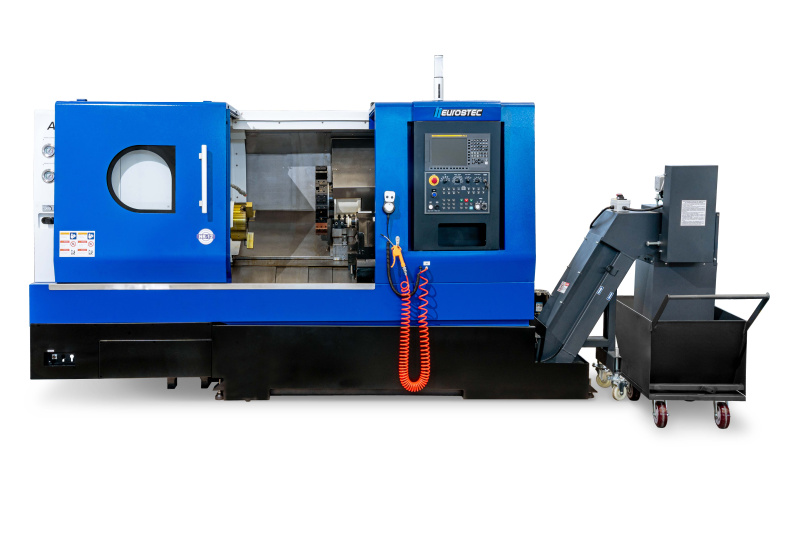

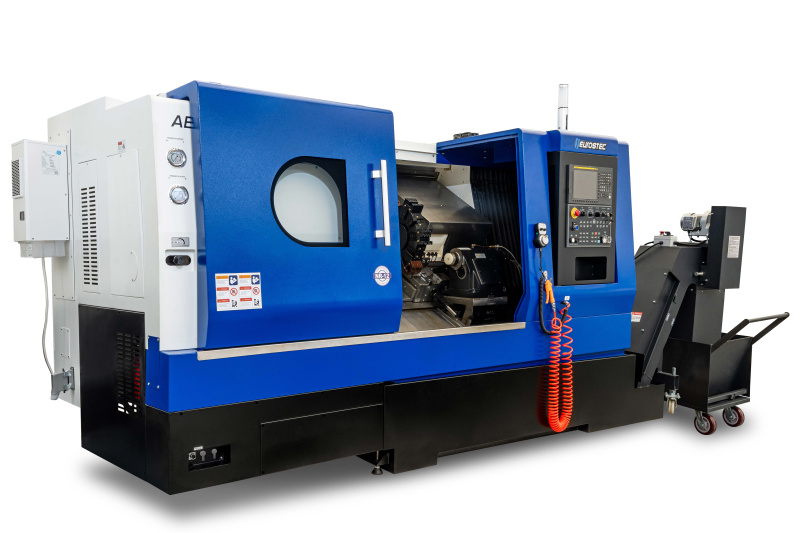

O Torno Barramento Inclinado AEX 480 da Eurostec é um torno CNC de alto desempenho equipado com Controle Numérico Fanuc 0i-TF (3B) com tela colorida LCD, torre servoacionada de 12 posições com travamento hidráulico e um pacote completo de suportes de ferramentas já incluso.
A precisão dos movimentos é garantida pelos fusos de esferas recirculantes Hiwin, guias lineares THK e rolamentos spindle NSK, referências globais em exatidão e durabilidade.
Toda a operação é protegida por carenagem completa e proteções telescópicas, em conformidade com a NR-12. A AEX 480 combina tecnologia comprovada e componentes de primeira linha para atender tanto quem está estruturando o primeiro parque fabril quanto quem busca escalar a produção.
| Placa hidráulica | pol | 8” AEX 480 ou 10’’ AEX 480L |
| Diâmetro admissível sobre o barramento | mm | Ø600 |
| Diâmetro admissível sobre o carro transversal | mm | Ø320 |
| Diâmetro máximo torneável | mm | Ø420 |
| Comprimento máximo torneável | mm | 800 |
| Curso eixo X | mm | 240 |
| Curso eixo Z | mm | 880 |
| Nariz do eixo árvore | A2-8 | |
| Passagem do eixo árvore | mm | Ø75 |
| Capacidade de barras | mm | Ø65 |
| Velocidade máxima de rotação da placa | rpm | 3500 AEX 480 / 4000 AEX 480L |
| Avanços rápidos em XZ | m/min | 24/24 |
| Posições da torre servo acionada | pos. | 12 |
| Barramento inclinado | graus | 30º |
| Secção da ferramenta | mm | 25x25 |
| Suporte usinagem interna | mm | Ø40 |
| Diâmetro do contraponto | mm | Ø85 |
| Curso do mangote do contraponto | mm | 120 |
| Sede interna do contraponto | MT-5 | |
| Acionamento da manga do contraponto | Hidráulico | |
| Precisão de repetibilidade eixos X/Z | mm | 0,004/0,005 |
| Precisão de posicionamento eixos X/Z | mm | 0,012/0,016 |
| Potência do motor do eixo árvore | kW/HP | 11/15 (15/20) |
| Potência total requerida | Kva | 25 |
| Dimensões da máquina (com transportador) | mm | 4065x1840x2070 |
| Peso da máquina | kg | 4800 |
• Controle numérico Fanuc 0i-TF (3B) com tela colorida LCD
• Placa hidráulica de 8” – 4000RPM (AEX 480) / 10” – 3500RPM (AEX 480L)
• Barramento inclinado 30 graus integrado
• Torre de ferramentas de 12 posições servoacionada com travamento hidráulico
• Contraponto hidráulico
• Controle remoto MPG
• Bomba de refrigeração de 10 BAR
• Sistema de lubrificação automático
• Sistema completo de refrigeração
• Sistema hidráulico completo
• Transportador de cavacos automático com carrinho, saída lateral direita
• Luminária de trabalho
• Proteções telescópicas
• Rolamento spindle NSK
• Fuso de esferas recirculantes Hiwin e guias lineares THK (X35mm/ Z45mm)
• Interface e preparação para instalação de presset de ferramentas
• Interface para alimentador de barras
• Interface para instalação de catador de peças
• Pistola de ar
• Servomotores e drivers Fanuc
• Carenagem completa
• Conforme Norma Regulamentadora Brasileira Nº12 - NR-12
• Dispositivo catador de peças
• Dispositivo presset de ferramentas
• Alimentador de barras
