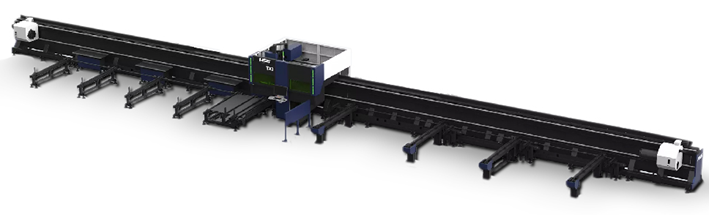

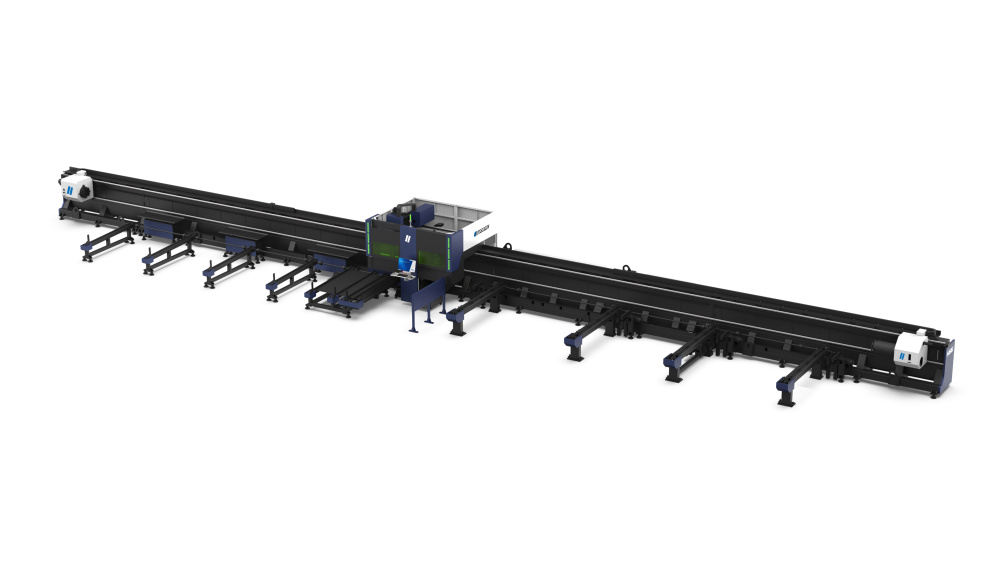

Desenvolvida para o corte de tubos grandes e pesados, os modelos TX3R e TX5R são máquinas de corte a laser que combinam alta capacidade produtiva com flexibilidade de padrões de corte, substituindo com eficiência processos convencionais e manuais.
Sua estrutura em barramento "L" é extremamente robusta, com toda a base fundida tratada termicamente, resfriada em fornos especiais para alívio de tensões e usinada em portais de alta precisão,garantindo mais de 20 anos de operação sem deformação.
Montada com peças e acessórios importados de marcas renomadas, conta com guias lineares, servomotores, fuso de esferas e rack e pinhão de alta qualidade, além de estar em total conformidade com a Norma Regulamentadora Brasileira NR-12.
| TX3R 120120 | TX5R 120120 | |||||
| Potência máxima do laser | kW | 6 | 12 | 6 | 12 | 20 |
| Comprimento do tubo | mm | 12000 | 12500 | |||
| Capacidade dos tubos | mm |
○ 20-360
▢ 20x20 - 360x360 |
○ 50-510 ▢ 50x50 - 510x510 |
|||
| Aceleração | G | 0,8 | 0,3 | |||
| Velocidade máxima de avanço | m/min | 80 | 60 | |||
| Peso máximo do tubo | kg | 1200 | 2000 | |||
| Cabeçote | NC40 | BLT | NC40 | BLT | P10 | |
| Gerador | Raycus | Raycus | ||||
| Comando | HSG-X1000 | HSG-X1000 | ||||
• Máquina dedicada para corte de tubos grandes e pesados
• Alta capacidade e flexibilidade de padrões de corte, utilizando a tecnologia laser para substituir processos convencionais e manuais
• Estrutura do barramento em “L” extremamente robusto
• Capacidade de centralização e compensação automática durante o processo de corte, via software
• Facilidade na operação com função inteligente para encontrar o centro do tubo
• Montada com peças e acessórios importados de marcas renomadas, possui guias lineares, servomotor, fuso de esferas e rack e pinhão de alta qualidade
• Software de corte importado e modelo de alta performance
• Base de dados para corte de diversas espessuras de material, podendo ser importadas do sistema diretamente, facilitando a operação
• Ajuste técnico é feito automaticamente no CNC, baseado no tipo de material e na espessura do mesmo
• Estabilizador
• Utilização de oxigênio e nitrogênio para corte, sendo feita a escolha e habilitação no programa CNC. Para utilização de ar comprimido é necessário a seleção de forma manual, através de uma válvula de esfera
• Toda base fundida é tratada termicamente, resfriada em fornos especiais para alívio de tensões, usinada em portais de alta precisão, soldada e deixada em repouso, fazendo com que a estrutura seja extremamente robusta e garantindo mais de 20 anos trabalhando sem que haja deformação
• Conforme Norma Regulamentadora Brasileira Nº12 - NR-12
• Cabeçote Bevel com angulação de ±45°
• Alimentador automático desenvolvido para facilitar o carregamento dos tubos, onde o operador precisa somente colocar o tubo na posição de carga e o alimentador irá posicionar e zerar o tubo nas placas de fixação da máquina
• Sistema de descarregamento automático, com acompanhamento, para tubos de até 12m, reduzindo tempo, aumentando a precisão de corte e proporcionando mais segurança operacional
