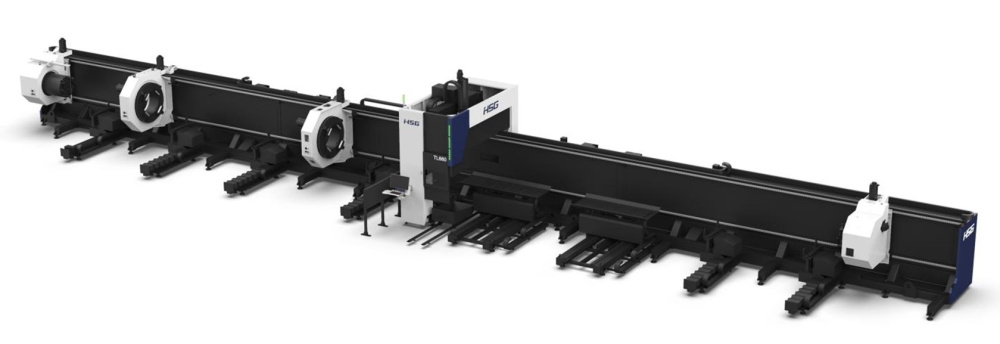

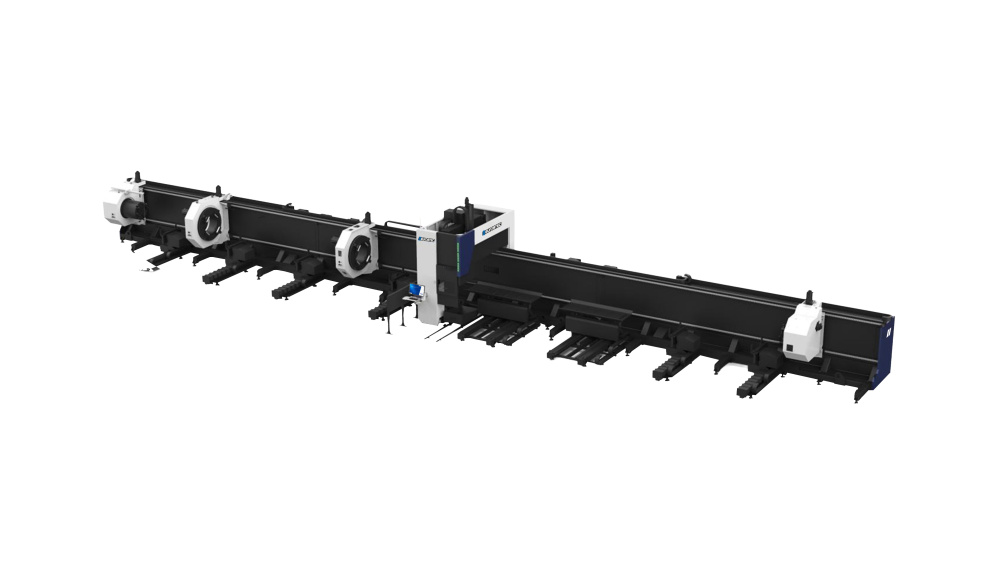

Projetada para o corte de tubos de grande porte, esta máquina laser atende os setores da construção civil, naval, agrícola, linha amarela e óleo e gás, substituindo com eficiência processos convencionais como serras, plasma e furadeiras.
Opera com software de alta performance e ajuste técnico automático via CNC.
Sua base fundida, tratada termicamente e usinada em portais de alta precisão, assegura uma estrutura robusta com mais de 20 anos de vida útil sem deformação.
| TL660 | TL730 | |||||
| Potência máxima do laser | kW | 6 | 12 | 20 | 6 | 12 |
| Comprimento do tubo | mm | 12000 | 16000 | |||
| Capacidade dos tubos | mm |
○ 80-660 ▢ 80x80 - 450x450 |
○ 120-715 ▢ 120x120 - 500x500 |
|||
| Aceleração | G | 0,2 | 0,2 | |||
| Velocidade máxima de avanço | m/min | 50 | 45 | |||
| Peso máximo do tubo | kg | 3000 | 4000 | |||
| Cabeçote | HSG Klinge | HSG Klinge | ||||
| Gerador | Raycus | Raycus | ||||
| Comando | HSG-X9800 | HSG-X9800 | ||||
• Máquina dedicada para corte de tubos de grande porte, especialmente utilizados na construção civil, industrial naval, equipamentos agrícolas, linha amarela e óleo e gás
• Equipamento com capacidade de manipulação de tubos até 16m de comprimento, com carregamento do tubo automático, facilitando a manipulação e reduzindo tempos de setup
• Sistema com 4 placas pneumáticas de fixação promovendo estabilidade no corte de tubos grandes e longos
• Capacidade de centralização automática durante o processo de corte, corrigindo por software a centralização das imperfeições do tubo ao longo do seu comprimento, devido compensações automáticas do programa de corte
• Cabeçote 5 eixos para corte chanfrado desempenham função exclusiva nos tubos de maior espessura, facilitando a composição de ângulos para solda, aumentando a área de apoio e contato entre tubos, facilitando o processo de encaixe e solda
• Sistema de descarregamento automático para tubos de até 16m
• Facilidade na operação com função inteligente para encontrar o centro do tubo
• Montada com peças e acessórios importados de marcas renomadas, possui guias lineares, servomotor, fuso de esferas e rack e pinhão de alta qualidade
• Software de corte importado e modelo de alta performance
• Base de dados para corte de diversas espessuras de material, podendo ser importadas do sistema diretamente, facilitando a operação
• Ajuste técnico é feito automaticamente no CNC, baseado no tipo de material e na espessura do mesmo
• Estabilizador
• Utilização de oxigênio e nitrogênio para corte, sendo feita a escolha e habilitação no programa CNC
• Estrutura extremamente que garante mais de 20 anos trabalhando sem que haja deformação
• Cabeçote Bevel com angulação de ±45° (incluso)
• Alimentador semi-automático desenvolvido para facilitar a carga do tubo, onde o operador precisa somente colocar o tubo na posição de carga e o alimentador irá posicionar e zerar o tubo nas placas de fixação da máquina
