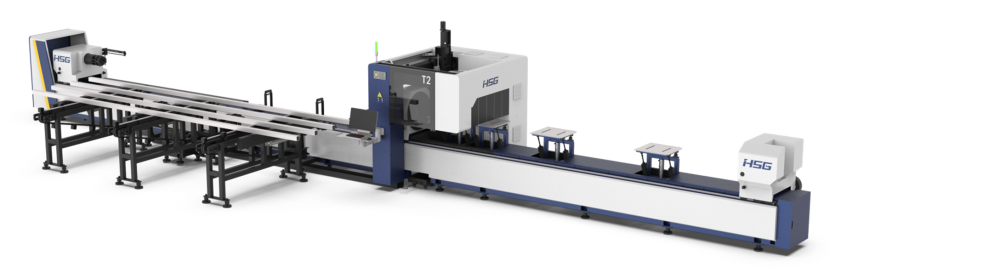

As máquinas de Corte a Laser T2, T3 e T4 são equipamentos de alto desempenho para corte de tubos e vigas de maior diâmetro, comprimento, peso e espessura.
Possuem apoio frontal e corte traseiro com retalho zero. Suporta tubos e vigas com comprimento de entrada e saída até 9000mm com sistema de alimentação e descarga.
| Modelo | T2 | T2 9060S | T3 | |
| Potências disponíveis | kW | 3 | 6 | 3 | 6 | 3 | 6 |
| Capacidade dos tubos | mm |
○ 20-240 ▢ 20x20 - 240x240 |
○ 20-240 ▢ 20x20-240x240 |
○ 20-350 ▢20x20-350x350 |
| Comprimento de tubos | m | 7,0 | 9,0 | 9,0 |
| Rotação da placa | rpm | 100 | 100 | 100 |
| Velocidade de avanço | m/min | 100 | 100 | 80 |
| Aceleração | G | 1,0 | 1,0 | 1,0 |
| Peso máximo do tubo | kg | 300 | 300 | 600 |
| Retalho mínimo do tubo* | mm | ≥zero | ≥zero | ≥zero |
| Comando | Tubepro | HSG X1000 | Tubepro | |
| Gerador laser | Raycus | Raycus | Raycus | |
| Cabeçote laser | HSG Klinge | HSG Klinge | HSG Klinge |
*Retalho mínimo do tubo corresponde a programação ideal, podendo ser alterado conforme o Nesting, tipo e tamanho do tubo.
• Potências disponíveis: 3000W e 6000W
• Tubos de 20 a 240mm e 20 a 350 mm, com até 7000mm e 9000mm de comprimento
• Peso máximo do tubo até 300kg e até 600kg
• Alimentador com design semi-automático (até 6 posições) ou automático para fardos com capacidade total de até 3ton
• Descarga máxima do tubo de até 6000mm
• Aceleração de 1.0G, com velocidade máxima de avanço de 100 m/min, com rotação máxima de 100rpm
• Retalho mínimo do tubo ≥ 0mm
• Máquina para corte de tubos de diversos materiais, como aço carbono, aço inoxidável, liga de alumínio, liga de titânio, aço galvanizado, cobre e outros materiais metálicos
• Sistema de ajuste da distância focal automático garantindo a melhor qualidade no corte, previne criação de rebarbas no material causado pela irregularidade de materiais não planos
• Redutor, cremalheira e pinhão importados, são de alta precisão e alta velocidade de movimentação, específico para produção em larga escala
• Pórtico produzido em alumínio fundido ao invés de ferro ou aço, deixando a máquina mais leve e tornando sua movimentação mais ágil e dinâmica
• Painel elétrico integrado na máquina, estando localizado na parte superior traseira da máquina
• Janelas de observação laterais com proteção contra radiação UV, conforme padrão CE
• Base de dados para corte de diversas espessuras de material, podendo ser importadas do sistema diretamente, facilitando a operação
• Trajeto dos gases com canalização separada e válvula de seleção garantindo eficiência nos cortes dos diversos materiais e espessuras. A troca de gases acontece automaticamente ao cortar materiais diferentes, ainda, conta com alarme de pressão, avisando quando o gás está terminando, facilitando a troca
• Utiliza sistema de controle IPC profissional, com controle de painel gráfico, com software para desenhar todos os tipos de gráficos, textos e desenhos. Suporta CAD e CorelDraw
• Cabeçote Bevel com angulação de ±45° (opcional disponível-não incluso)
• Software de corte importado, modelo de alta performance
• A base de dados de corte ajuda a escolher o melhor ajuste para cada programa
• Possui software de aproveitamento de material (nesting) que otimiza o caminho de corte, velocidade, aumenta o uso do material e previne ultra aquecimento
• Utilização de oxigênio e nitrogênio para corte, sendo feita a escolha e habilitação no programa CNC. Para utilização de ar comprimido é necessário a seleção de forma manual, através de uma válvula de esfera
• Carenagem na área de corte
• Sistema de carregamento e descarregamento dos tubos semi-automático (opcional incluso)
• Mesa de descarga de 6 metros (opcional incluso)
• Placa de fixação pneumática totalmente automática para facilidade na centralização das peças rapidamente, garantindo cortes estáveis e precisos mesmo em tubos de paredes finas
• Conforme Norma Regulamentadora Brasileira NR-12 com laudo e ART
