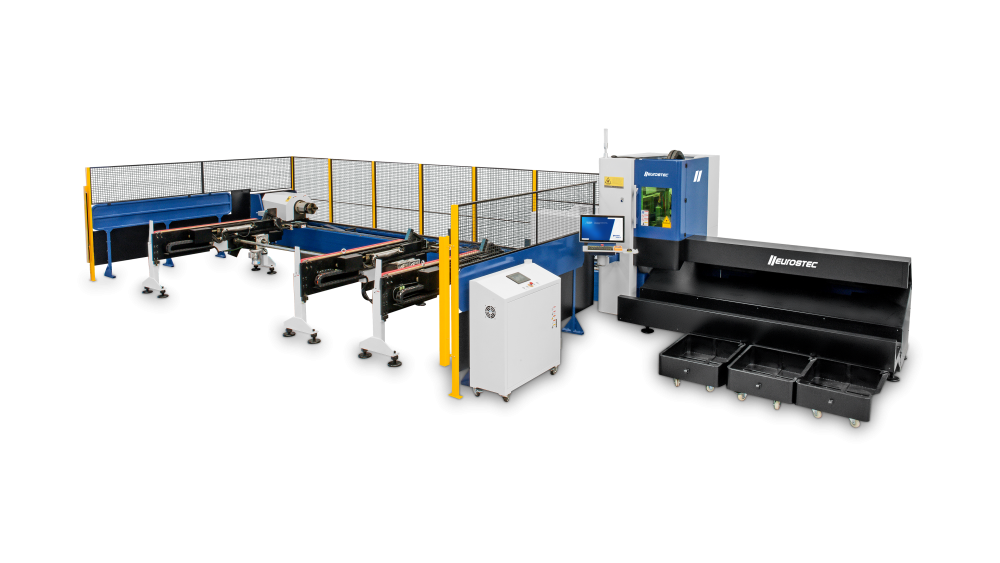

Versátil e com dinâmica incomparável para corte de tubos de pequenas dimensões, a R1 entrega aceleração, rotação e velocidade que garantem alta produtividade em peças menores, ideal para pequenos e médios lotes com grande variedade de geometrias.
Com capacidade para cortar tubos de até 6800 mm de comprimento, alimentação combinada semi-automática (até 6 posições) e automático para fardos.
A fixação pneumática autocentrante garante precisão no posicionamento em cada ciclo, enquanto o sistema de exaustão e o estabilizador de tensão asseguram operação estável e segura. O equipamento une confiabilidade, produtividade e suporte para a sua operação. Consulte os modelos disponíveis.
| Potência máxima do laser | W | 3000 |
| Comprimento do tubo | mm | 1000-6800 |
| Comprimento da área de corte (sem mesa de descarga) | mm | 400 |
| Peso máximo do tubo individual | kg | 80 |
| Gama de diâmetro dos tubos redondos/circulares para corte | mm | 8 - 120 |
| Gama de dimensões para tubos quadrados | mm | 8x8 - 120x120 |
| Gamas de trabalho para tubos elípticos / poligonais / triangulares | mm | 8 - 120 cada lado (diagonal ≥160) |
| Gama de comprimento do tubo para cortes | mm | 1000 - 6500 |
| Tipo do Laser | Fibra Óptica | |
| Comprimento da onda do laser | nm | 1070-1080 |
| Comprimento do retalho mínimo (tailing) | mm | ≥30 (valor altera conforme a bitola dos tubos e tamanho das peças cortadas) |
| Rotação da placa | rpm | 150 |
| Velocidade máxima de posicionamento | m/min | 150 |
| Velocidade máxima de aceleração | G | 1,5 |
| Precisão de repetibilidade | mm | +/-0,03 |
| Precisão do posicionamento | mm | +/-0,05 |
| Precisão do corte | mm | +/-0,5 |
| Curso do Eixo X | mm | 0 - 7400 |
| Curso do Eixo Y | mm | 0 - 150 |
| Curso do Eixo Z | mm | 0 - 285 |
| Potência total instalada | kVA/A | 31,88/60,6 |
| Dimensões da máquina (sem alimentador aut.) | mm | 9630x2006x2622 |
| Dimensões da máquina (com alimentador aut.) | mm | 9630x2670x2622 |
| Peso da máquina (sem alimentador aut.) | kg | 3300 |
| Peso da máquina (com alimentador aut.) | kg | 3700 |
• Potência disponível: 3000W
• Tubos de 8mm a 120mm, com até 6800mm de comprimento
• Peso máximo de tubo: 80kg, com retalho mínimo do tubo de ≥50mm
• Alimentador com design combinado semi-automático (até 6 posições) e automático para fardos
• Sistema servo-follow ao longo do corte do tubo de qualquer formato
• Deslocamento da placa frontal com corte na traseira permitindo retalho mínimo
• Aceleração de 1.5G, com velocidade máxima de avanço de 150m/min, com rotação máxima de 150rpm
• Comando HSG 830T de alta performance
• Software de nesting de tubos TTN (Plug-in SolidWorks)
• Sistema de monitoramento do corte com câmera e monitor adicional
• Opcional: cabeçote bevel
• Opcional: mesa de descarga para até 2000mm, carenada, com teto
