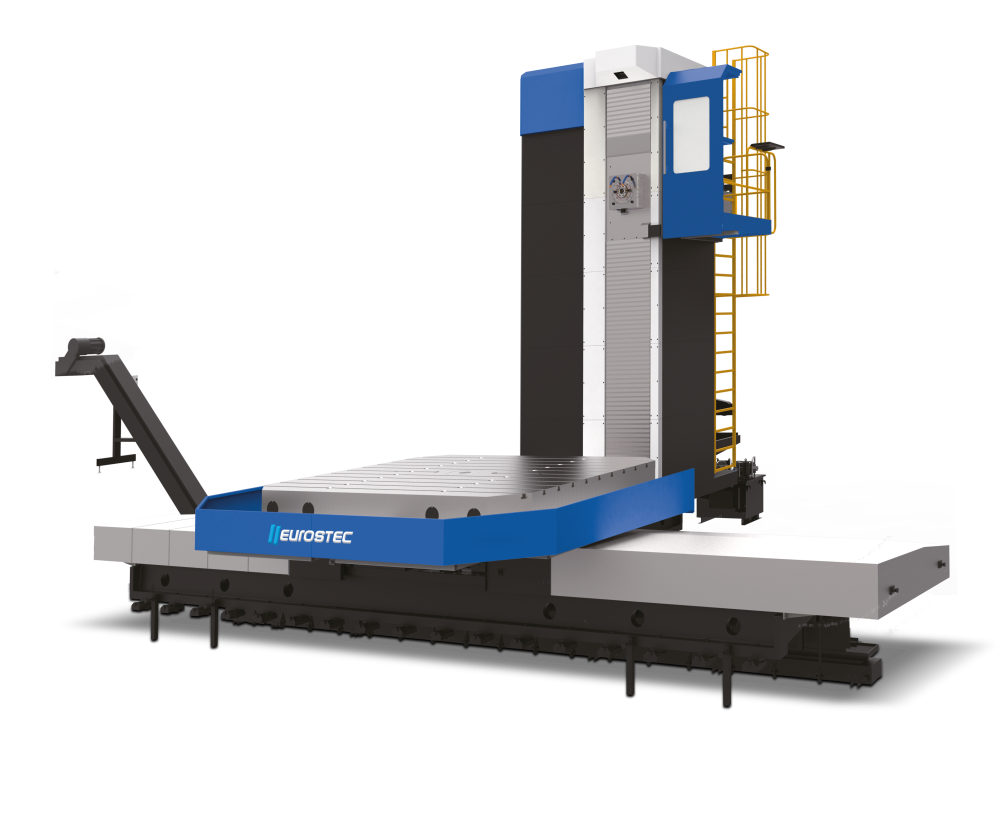

A E130P-MHQ - Mandrilhadora CNC Eurostec incorpora o que há de mais avançado em engenharia de design, utilizando estudos de elementos finitos e simulação de prototipagem virtual para garantir uma estrutura de máxima rigidez.
Projetada para a alta performance, esta máquina é a solução definitiva para múltiplas formas de processamento, permitindo facear, fresar, mandrilar, furar e rosquear com precisão absoluta.
| Diâmetro do fuso | 130 | |
| Cursos eixos XYZW | mm | 3000x2000x1600x800 |
| Tamanho da mesa | mm | 2000x2000 |
| Peso sobre a mesa | kg | 25000 |
| Indexação mínima da mesa | grau | 0,001 |
| Avanços rápidos XYZ | m/min | 10/10/10 |
| Cone do eixo árvore | BT50 | |
| Rotação do eixo | rpm | 2500 |
| Potência do motor principal | HP | 40 |
| Dimensões da máquina | mm | 9500x8200x5200 |
| Peso da máquina | kg | 40000 |
• Comando numérico CNC Fanuc 0i MF (5)
• Mandrilhadora horizontal desenhada para usinagens complexas, podendo fresar, mandrilar, furar, rosquear em 4 lados em um mesmo set-up
• Estrutura excepcional, tipo T, perfeita para grandes projetos
• O design extra rígido da estrutura da máquina e coluna garante ótima estabilidade juntamente com a base da máquina de uma peça fundida
• Base otimizada com aplicação de software de análise de elementos finitos (FEA), garantindo força e rigidez necessária, para que cada parte possa executar os serviços de maneira estável e muito precisa
• Coluna com dupla camada de ferro fundido HC300, adota estrutura tipo fechada com reforços circulares espessos tanto na vertical quanto na horizontal das cavidades
• Eixo árvore de alta precisão acionado por servomotor AC 18.5/22kW, alcançando regulagens continuas de velocidade, redutor hidráulico engrenado de 2 passos 1:4 e, mesmo com alta velocidade rotacional, tem baixa vibração e alta potência para trabalhos com maior velocidade de corte
• Sistema hidráulico de balanceamento desenhos para o eixo Y
• Eixos X/Z com proteção telescópica total
• Possui escada e barreira protetora para segurança
• Espaço de operação estruturado, mais conveniente para observação e acompanhamento
• Eixos X/Y/Z/W com circuito fechado controlado com escalas ópticas
• Guias extra-grandes e complexas do tipo lineares e de barramento
• Servomotor avançado de alta inércia para controle simultâneo dos 4 eixos
• Esferas circulantes C3 de alta rigidez e escalas ópticas absolutas Heidenhein foram sistema circuito fechado (closed-loop), resolvendo problemas com erros de usinagem em deformações e folga na transmissão quando as peças estão sendo processadas
• Mesa com alta capacidade de carregamento, indexação automática de 0 a 360 graus
• Comando CNC Fanuc 0i, garantindo controle total da máquina
• Atende os padrões de segurança GB15760-2004 para máquinas de usinagem e os padrões de p-precisão de acordo com padrões GB/T17421-2000 e B/T8771-1998
• Possui sistema de refrigeração com eixo espiral, com lubrificação total, o qual previne deformações termais, e, substancialmente prolonga a vida útil das engrenagens, rolamentos e eixo
• Transportador de cavacos automático
• Sistema de lubrificação automática
• Sistema hidráulico
• Escalas lineares XYZB
• Proteção por cortina de ar
• Pistola de ar
• Iluminação
• Separador de óleos (skimmer)
• Possibilidade de vários layouts de máquina para aplicações diversas de acordo com necessidade do cliente
• Caixa de ferramentas
• Proteção ao redor da mesa
• Sistema de refrigeração de alta pressão pelo centro do eixo – CTS
• Trocador de ferramentas de 40 posições
