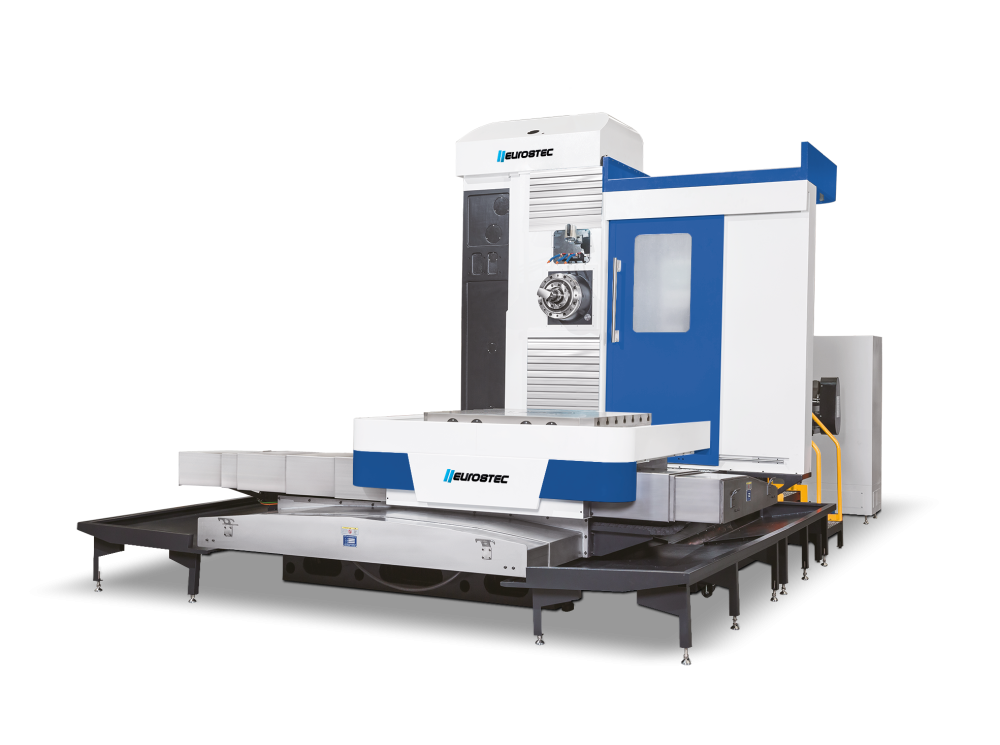

A E110H-MHL - Mandrilhadora CNC adota a mais recente tecnologia de design, como estudos de elementos finitos e simulação de prototipagem virtual, disponível para múltiplas formas de processamento tais como facear, fresar, mandrilhar, furar, rosquear dentre outros ciclos e usinagem de superficies curvas em até 3 dimensões.
| Diâmetro do fuso | mm | 110 |
| Cursos eixos XYZW | mm | 1600x1200x1200x600 |
| Tamanho da mesa | mm | 1250x1250 |
| Peso sobre a mesa | kg | 5000 |
| Indexação mínima da mesa | grau | 0,001 |
| Avanços rápidos XYZ | m/min | 9/9/9 |
| Cone do eixo árvore | BT50 | |
| Rotação do eixo árvore | rpm | 2500 |
| Potência do motor principal | HP | 25 |
| Dimensões da máquina | mm | 7750x5100x3800 |
| Peso da máquina | kg | 18.000 |
• Comando numérico CNC Fanuc 0i-MF (5), 2MB de memória sistema
• Máquina de grande porte, com alta performance, com mesa rotativa e projetada para resultados de alta precisão de usinagem
• Mandrilhadora com design moderno compacto garante alta produtividade e precisão para diversas aplicações
• A construção extra rígida da estrutura da máquina e coluna, garantem alta estabilidade juntamente com a base da máquina fundida em uma única peça
• Base otimizada com aplicação de software de análise de elementos finitos (FEA), garantindo força e rigidez necessária, para que cada parte possa executar os serviços de maneira estável e muito precisa
• Coluna com dupla camada de ferro fundido HT300, adota estrutura tipo fechada com reforços circulares espessos tanto na vertical quanto na horizontal das cavidades, resultando em uma melhoria enorme na resistência da mesma
• Escalas circulares no eixo B
• O eixo Y possui um freio elétrico para garantir a parada imediata da máquina
• O eixo B possui freio hidráulico e é equipado com encoder circular para garantir a precisão
• Eixo-árvore de alta precisão acionado por servomotor de 15/18.5kW
• Spindle cone BT50 – 2500rpm, com caixa engrenada de duas velocidades
• A mesa rotativa equivalente ao eixo B, possui escala óptica angular que garante a precisão de posicionamento de 0,001 de graus e até 15 segundo de precisão de posicionamento
• Fuso de esferas recirculantes C3 garante precisão de posicionamento de 0,015mm de alta rigidez
• O design extra rígido da base da máquina com guias lineares em todos os eixos garante suporte total na mesa
• Sistema de refrigeração
• Sistema de lubrificação
• Sistema hidráulico
• Luminária de trabalho
• Controle remoto MPG
• Sopro de ar no spindle
• Proteção por cortina de ar
• Resfriador de óleo
• Conforme Norma Regulamentadora Brasileira Nº12 - NR-12
• Carenagem ao redor da mesa
• Trocador de ferramentas de 40 posições
• Refrigeração de alta pressão (CTS-20bar)
• Sistema de medição de ferramentas e peças
• Cabeçote angular, extensão de cabeçote angular e cabeçote universal
