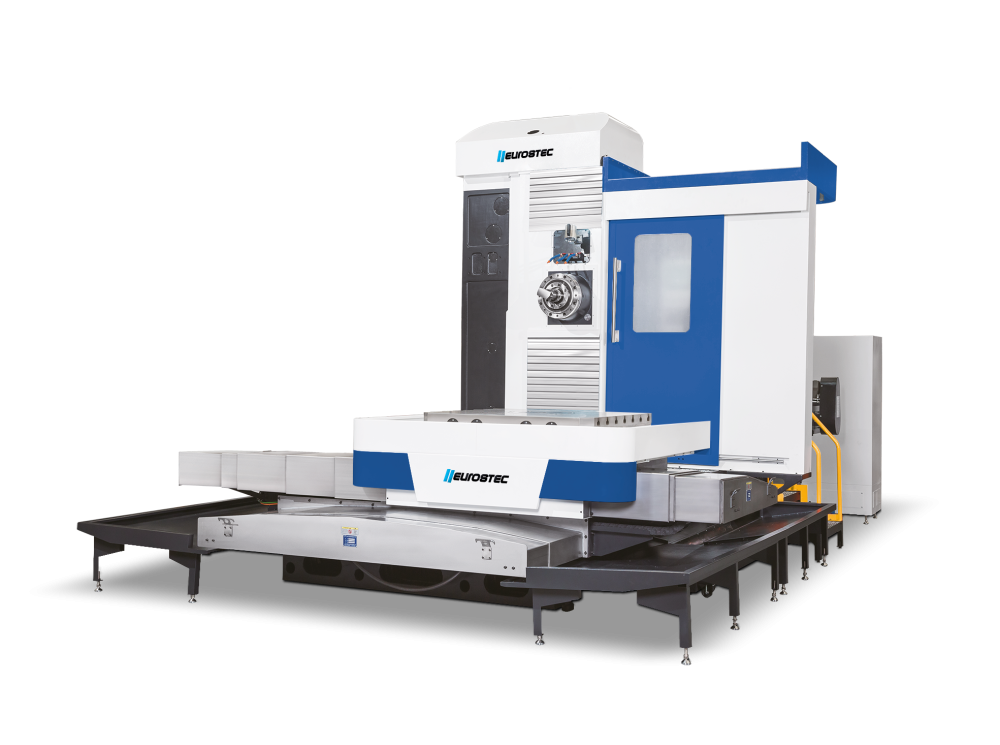

E110P-MHL - Mandrilhadora CNC Eurostec adota a mais recente tecnologia de designer, como estudos de elementos finitos e simulação de prototipagem virtual, disponível para múltiplas formas de processamento tais como facear, fresar, mandrilhar, furar, rosquear, dentre outros ciclos e usinagem de superfícies curvas em até 3 dimensões.
| Diâmetro do fuso | 110 | |
| Cursos eixos XYZW | mm | 2000x1600x1400x600 |
| Tamanho da mesa | mm | 1250x1400 |
| Peso sobre a mesa | kg | 5000 |
| Indexação mínima da mesa | grau | 0,001 |
| Avanços rápidos XYZ | m/min | 9/9/9 |
| Cone do eixo árvore | BT50 | |
| Rotação do eixo árvore | rpm | 2500 |
| Potência do motor principal | HP | 25 |
| Dimensões da máquina | mm | 7200x5200x4650 |
| Peso da máquina | kg | 16500 |
• Comando numérico CNC Fanuc 0i-MF(5), 2MB memória sistema
• Máquina de grande porte, alta performance, com mesa rotativa e projetada para resultados de alta precisão de
usinagem
• Estrutura excepcional, tipo T, perfeita para grandes projetos. O design extra rígido da estrutura da máquina e coluna garante ótima estabilidade juntamente com a base da máquina de uma peça fundida
• Mandrilhadora horizontal desenhada para usinagens complexas, podendo fresar, mandrilhar, furar, rosquear em 4 lados em um mesmo set-up. O conceito moderno e design compacto garante alta produtividade e precisão para diversas aplicações
• Base otimizada com aplicação de software de análise de elementos finitos (FEA), garantindo força e rigidez necessária, para que cada parte possa executar os serviços de maneira estável e muito precisa
• Coluna em ferro fundido HC300, adota estrutura tipo fechada com reforços circulares espessos tanto na vertical quanto na horizontal das cavidades
• Eixo árvore de alta precisão acionado por servomotor AC 15/18.5kW
• Spindle cone BT50, com caixa engrenada tipo ZF de duas velocidades
• Sistema hidráulico de balanceamento desenhos para o eixo Y, garantindo a precisão de movimentação do mesmo
• O eixo Y possui um freio elétrico para garantir a parada imediata da máquina
• O eixo B possui freio hidráulico e é equipado com encoder circular para garantir a precisão
• Réguas/Escalas lineares no eixo B
• A mesa rotativa equivalente ao eixo B possui escala óptica angular que garante a precisão de posicionamento de 0,001 de graus e até arc 15 segundos de precisão de posicionamento
• Eixos X/Z com proteção telescópica total
• Fuso de esferas recirculantes C3 garante precisão de posicionamento de 0,015mm de alta rigidez
• Mesa com alta capacidade de carregamento, indexação automática de 0 a 360 graus
• Sistema de refrigeração com tanque
• Transportador de cavacos automático
• Sistema de lubrificação
• Controle remoto MPG
• Proteção por cortina de ar
• Pistola de ar
• Luminária de trabalho
• Resfriador de óleo
• Caixa de ferramentas
• Conforme Norma Regulamentadora Brasileira Nº12 - NR-12
