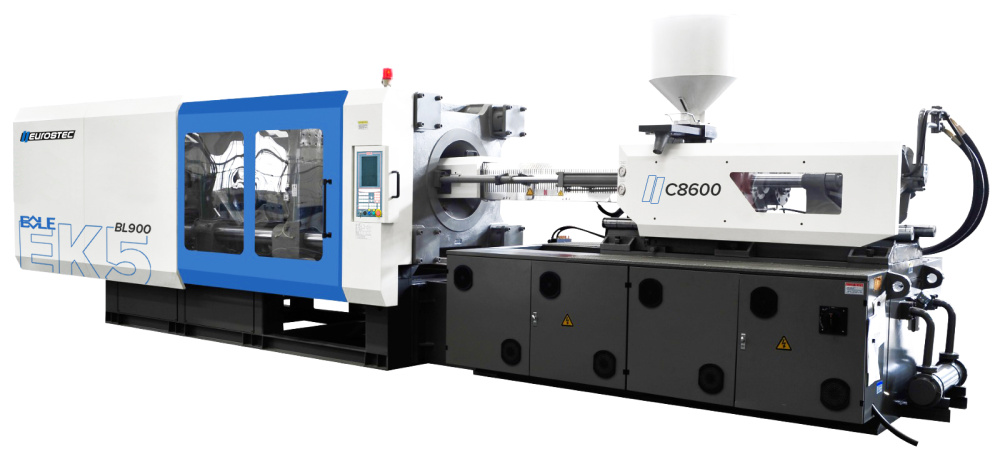

Linha completa de Injetoras de Plásticos, série EK5, Bole, de 100 a 4000T. Máquinas de excelente qualidade, com sistema de servomotor para maior economia de energia, fechamento central que garante prolongamento da vida útil dos moldes, placas e colunas da máquina e aproveitamento total da pressão de fechamento, evitando desperdício do material injetado. Equipamento com circuito fechado, garantindo maior fluxo e redução do tempo dos ciclos de produção.
Voltar para Injetoras de Plástico
| Unidade de injeção | C8600 | |||
| Tipo da rosca | A | B | C | |
| Diâmetro da rosca | mm | 100 | 110 | 120 |
| Relação L/D da rosca | 23 | 21 | 19 | |
| Volume teórico de injeção | cm³ | 4278 | 5177 | 6161 |
| Capacidade de injeção (PS) | g | 3936 | 4763 | 5668 |
| Taxa de velocidade injeção | cm³/s | 814 | 985 | 1172 |
| Pressão de injeção | MPa | 202 | 167 | 140 |
| Velocidade teórica de plastificação (PS) | g/s | 154 | 207 | 263 |
| Curso de injeção | mm | 545 | ||
| Velocidade de injeção | mm/s | 104 | ||
| Velocidade da rosca | rpm | 152 | ||
| Força de fechamento | kN | 9000 | ||
| Curso de abertura | mm | 1120 | ||
| Distância entre colunas | mm | 1110x1010 | ||
| Dimensões da placa (LxA) | mm | 1560x1460 | ||
| Altura mínima do molde | mm | 450 | ||
| Altura máxima do molde | mm | 1100 | ||
| Distância máxima entre as placas | mm | 2220 | ||
| Curso do extrator | mm | 300 | ||
| Força avanço | kN | 232 | ||
| Força recuo | kN | 132 | ||
| Quantidade de extratores | PC | 21 | ||
| Pressão do sistema | MPa | 17.5 | ||
| Potência do servomotor da bomba | kW | 101.4 | ||
| Potência de aquecimento | kW | 49.7 | ||
| Zonas de aquecimento | 5+1 | |||
| Capacidade do silo | kg | 100 | ||
| Capacidade do tanque | L | 960 | ||
| Peso da máquina | ton | 38 | ||
| Dimensões da máquina | mm | 10800x2600x3100 | ||
• Todos os modelos equipados com sistema de servomotor, garantindo grande economia de energia de até 80%
• Sistema de fechamento central, efetuado por tesouras, garantindo maior pressão de fechamento e vida útil de moldes, placas e colunas da máquina
• Maior precisão de repetibilidade do peso de injeção, evitando desperdício de 2 a 5% do material injetado
• Maior curso de abertura devido o fechamento das tesouras ser feito para fora ao invés de para dentro
• Maior tamanho de placas, possibilitando instalação de moldes maiores
• Base da máquina inteiriça, sem utilização de peças soldadas
• Aumento de eficiência de produção de até 15 a 20% comparando com outras máquinas produzidas na China
• Comando CLP marca ESTUN (standard) / Comando CLP marca TECHMATION (Taiwan | Opcional)
• Tempo de resposta do sistema de 0,05s
• Circuito fechado, garantindo fluxo maior e redução dos ciclos de produção
• Equipada com rasgos T na placa, sistema Euromap para manipulador
• Conforme Norma Regulamentadora Brasileira NR-12
• Conjunto Cilindro e Rosca bimetálica para injeção de materiais especiais
• Sistema completo para injeção de PVC, PET, Bakelite e Materiais de Engenharia
• Sistema completo para injeção de grandes volumes (Plunger)
• Comando TECHMATION
• Periféricos (alimentadores automáticos, secadores, desumidificadores e moinhos)
• Sistemas de refrigeração (Geladeiras de condensação a Ar)
• Termorreguladores da água ou óleo
