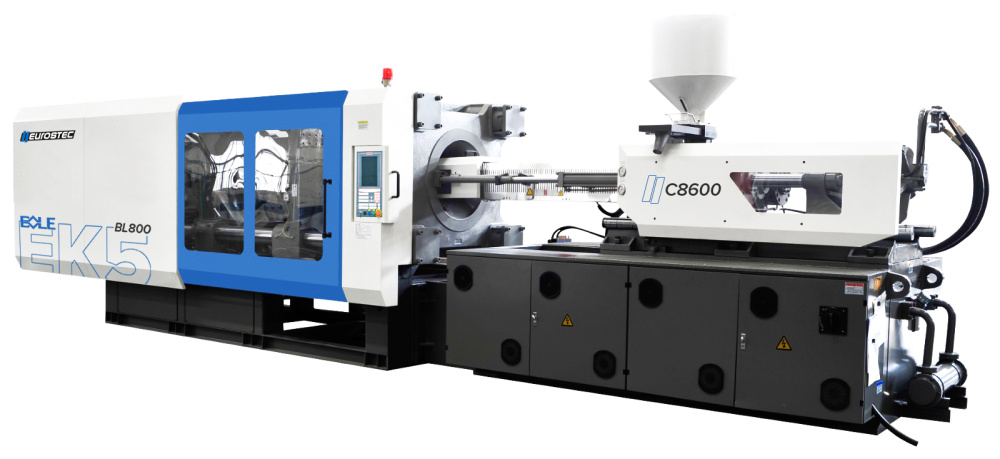

Linha completa de Injetoras de Plásticos, série EK5, Bole, de 100 a 4000T. Máquinas de excelente qualidade, com sistema de servomotor para maior economia de energia, fechamento central que garante prolongamento da vida útil dos moldes, placas e colunas da máquina e aproveitamento total da pressão de fechamento, evitando desperdício do material injetado. Equipamento com circuito fechado, garantindo maior fluxo e redução do tempo dos ciclos de produção.
Voltar para Injetoras de Plástico
| Unidade de injeção | C8600 | |||
| Tipo da rosca | A | B | C | |
| Diâmetro da rosca | mm | 95 | 105 | 115 |
| Relação L/D da rosca | 23 | 21 | 19 | |
| Volume teórico de injeção | cm³ | 3861 | 4717 | 5658 |
| Capacidade de injeção (PS) | g | 3552 | 4339 | 5205 |
| Taxa de velocidade injeção | cm³/s | 734 | 897 | 1076 |
| Pressão de injeção | MPa | 223 | 183 | 152 |
| Velocidade teórica de plastificação (PS) | g/s | 134 | 180 | 231 |
| Curso de injeção | mm | 545 | ||
| Velocidade de injeção | mm/s | 104 | ||
| Velocidade da rosca | rpm | 152 | ||
| Força de fechamento | kN | 8000 | ||
| Curso de abertura | mm | 1050 | ||
| Distância entre colunas | mm | 1055x955 | ||
| Dimensões da placa (LxA) | mm | 1455x1355 | ||
| Altura mínima do molde | mm | 450 | ||
| Altura máxima do molde | mm | 1000 | ||
| Distância máxima entre as placas | mm | 2050 | ||
| Curso do extrator | mm | 270 | ||
| Força avanço | kN | 166 | ||
| Força recuo | kN | 117 | ||
| Quantidade de extratores | PC | 21 | ||
| Pressão do sistema | mpA | 17.5 | ||
| Potência do servomotor da bomba | kW | 101.4 | ||
| Potência de aquecimento | kW | 45.5 | ||
| Zonas de aquecimento | 5+1 | |||
| Capacidade do silo | kg | 100 | ||
| Capacidade do tanque | L | 960 | ||
| Peso da máquina | ton | 30 | ||
| Dimensões da máquina | mm | 10400x2500x3100 | ||
• Todos os modelos equipados com sistema de servomotor, garantindo grande economia de energia de até 80%
• Sistema de fechamento central, efetuado por tesouras, garantindo maior pressão de fechamento e vida útil de moldes, placas e colunas da máquina
• Maior precisão de repetibilidade do peso de injeção, evitando desperdício de 2 a 5% do material injetado
• Maior curso de abertura devido o fechamento das tesouras ser feito para fora ao invés de para dentro
• Maior tamanho de placas, possibilitando instalação de moldes maiores
• Base da máquina inteiriça, sem utilização de peças soldadas
• Aumento de eficiência de produção de até 15 a 20% comparando com outras máquinas produzidas na China
• Comando CLP marca ESTUN (standard) / Comando CLP marca TECHMATION (Taiwan | Opcional)
• Tempo de resposta do sistema de 0,05s
• Circuito fechado, garantindo fluxo maior e redução dos ciclos de produção
• Equipada com rasgos T na placa, sistema Euromap para manipulador
• Conforme Norma Regulamentadora Brasileira NR-12
• Conjunto Cilindro e Rosca bimetálica para injeção de materiais especiais
• Sistema completo para injeção de PVC, PET, Bakelite e Materiais de Engenharia
• Sistema completo para injeção de grandes volumes (Plunger)
• Comando TECHMATION
• Periféricos (alimentadores automáticos, secadores, desumidificadores e moinhos)
• Sistemas de refrigeração (Geladeiras de condensação a Ar)
• Termorreguladores da água ou óleo
