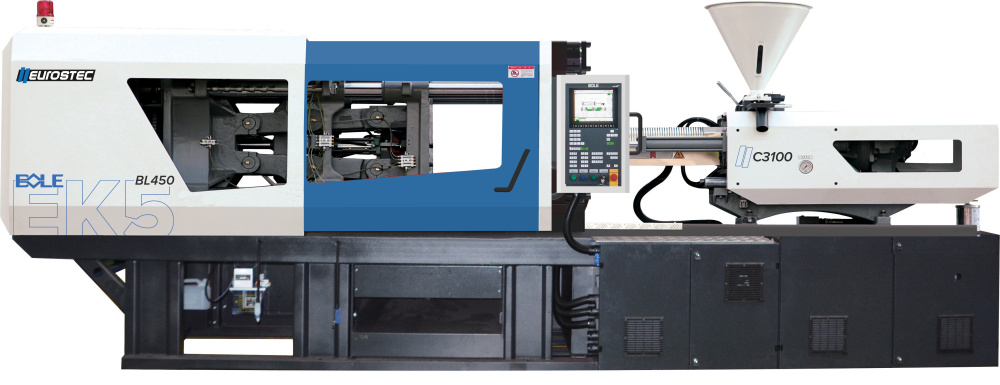

Linha completa de Injetoras de Plásticos, série EK5, Bole, de 100 a 4000T. Máquinas de excelente qualidade, com sistema de servomotor para maior economia de energia, fechamento central que garante prolongamento da vida útil dos moldes, placas e colunas da máquina e aproveitamento total da pressão de fechamento, evitando desperdício do material injetado. Equipamento com circuito fechado, garantindo maior fluxo e redução do tempo dos ciclos de produção.
| Unidade de injeção | C3100 | |||
| Tipo de rosca | A | B | C | |
| Diâmetro da rosca | mm | 70 | 75 | 85 |
| Relação L/D da rosca | 23 | 21 | 19 | |
| Volume teórico de injeção | cm³ | 1462 | 1678 | 2155 |
| Capacidade de injeção (PS) | g | 1345 | 1544 | 1983 |
| Taxa de velocidade injeção | cm³/s | 430 | 493 | 634 |
| Pressão de injeção | MPa | 212 | 185 | 144 |
| Velocidade teórica de plastificação (PS) | g/s | 66 | 79 | 101 |
| Curso de injeção | mm | 380 | ||
| Velocidade de injeção | mm/s | 112 | ||
| Velocidade da rosca | r/min | 164 | ||
| Força de fechamento | kN | 4500 | ||
| Curso de abertura | mm | 750 | ||
| Distância entre colunas | mm | 760x710 | ||
| Dimensões da placa (LxA) | mm | 1070x1015 | ||
| Altura mínima do molde | mm | 330 | ||
| Altura máxima do molde | mm | 780 | ||
| Distância máxima entre as placas | mm | 1530 | ||
| Curso do extrator | mm | 210 | ||
| Força avanço | kN | 123 | ||
| Força recuo | kN | 82 | ||
| Quantidade de extratores | PC | 13 | ||
| Pressão do sistema | mpA | 17.5 | ||
| Potência do servomotor da bomba | kW | 50.7 | ||
| Potência de aquecimento | kW | 29.2 | ||
| Zonas de aquecimento | 4+1 | |||
| Capacidade do silo | kg | 50 | ||
| Capacidade do tanque | L | 430 | ||
| Peso da máquina | ton | 14.5 | ||
| Dimensões da máquina | mm | 7700x1900x2600 | ||
• Todos os modelos equipados com sistema de servomotor, garantindo grande economia de energia de até 80%
• Sistema de fechamento central, efetuado por tesouras, garantindo maior pressão de fechamento e vida útil de moldes, placas e colunas da máquina
• Maior precisão de repetibilidade do peso de injeção, evitando desperdício de 2 a 5% do material injetado
• Maior curso de abertura devido o fechamento das tesouras ser feito para fora ao invés de para dentro
• Maior tamanho de placas, possibilitando instalação de moldes maiores
• Base da máquina inteiriça, sem utilização de peças soldadas
• Aumento de eficiência de produção de até 15 a 20% comparando com outras máquinas produzidas na China
• Comando CLP marca ESTUN (standard) / Comando CLP marca TECHMATION (Taiwan | Opcional)
• Tempo de resposta do sistema de 0,05s
• Circuito fechado, garantindo fluxo maior e redução dos ciclos de produção
• Equipada com rasgos T na placa, sistema Euromap para manipulador
• Conforme Norma Regulamentadora Brasileira NR-12
• Conjunto Cilindro e Rosca bimetálica para injeção de materiais especiais
• Sistema completo para injeção de PVC, PET, Bakelite e Materiais de Engenharia
• Sistema completo para injeção de grandes volumes (Plunger)
• Comando TECHMATION
• Periféricos (alimentadores automáticos, secadores, desumidificadores e moinhos)
• Sistemas de refrigeração (Geladeiras de condensação a Ar)
• Termorreguladores da água ou óleo
