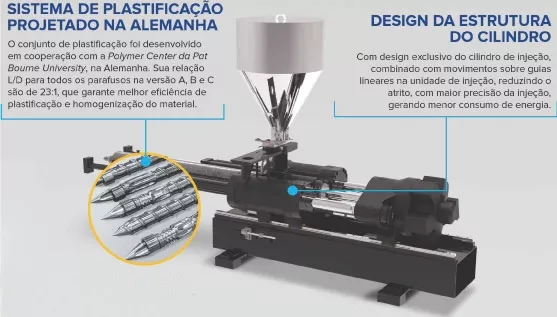

Injetoras de Plástico BOLE Dupla Placa Série DK sistema patenteado de travamento das colunas as quais são forjadas em peça única, placa móvel apoiada por guias lineares, maior curso de abertura e placas retangulares (wide size) que possibilita moldes maiores em máquinas menores. Sistema de plastificação projetado na Alemanha e design exclusivo da estrutura do cilindro de injeção. Design progressivo da distancia entre os dentes das colunas e movimento de extração sincronizada. Comando KEBA (Áustria) com alta velocidade de processamento e monitoramento de condições da máquina, entre esses, temperatura estável na área do funil de alimentação e sensor de pressão de injeção.
Esse modelo de injetoras, possuí um dos maiores curso de abertura da sua categoria, mais compacta e com sistema PATENTEADO de travamento das colunas (ANTI QUEBRA).
Oferece a melhor relação custo-benefício do mercado.
| Unidade de Injeção | Z13400 | |||
| Tipo de Rosca | A | B | C | |
| Diâmetro da Rosca | mm | 110 | 120 | 130 |
| Relação L/D da Rosca | 23 | 23 | 23 | |
| Volume teórico de injeção | cm³ | 6082 | 7238 | 8495 |
| Capacidade de injeção (PS) | g | 5596 | 6659 | 7815 |
| Taxa de velocidade de injeção | cm³/s | 1038 | 1235 | 1450 |
| g/s | 955 | 1136 | 1334 | |
| Pressão de injeção | MPa | 221 | 186 | 158 |
| Velocidade de injeção | mm/s | 102 | ||
| Velocidade da rosca | rpm | 115 | ||
| Unidade de Injeção opcional | Z19300 | |||
| Unidade de fechamento | ||||
| Força de fechamento | Ton | 1429 | ||
| Força de fechamento | kN | 14000 | ||
| Dimensões das placas | mm | 2090x1990 | ||
| Distância entre colunas | mm | 1420x1320 | ||
| Curso com altura min. do molde | mm | 2200 | ||
| Curso com altura máx. do molde | mm | 1500 | ||
| Altura mínima do molde | mm | 650 | ||
| Altura máxima do molde | mm | 1350 | ||
| Distância máxima entre placas | mm | 2850 | ||
| Curso do extrator | mm | 360 | ||
| Força (para frente) | kN | 309 | ||
| Força (para trás) | kN | 210 | ||
| Quantidade de extratores | PC | 25 | ||
| Energia elétrica | ||||
| Pressão do sistema | MPa | 17.5 | ||
| Potência instalada | kW | 72 | 75 | 87 |
| Potência do motor | kW | 50+50+50 | ||
| Outros | ||||
| Capacidade do tanque de óleo | L | 1600 | ||
| Peso máximo do molde | kg | 21000 | ||
| Peso da máquina | Ton | 60 | ||
| Dimensões da máquina | m | 11,53x3,51x3,81 |
- Máquinas de dupla placa com maior curso de abertura;
- Maior precisão e alta performance para soluções mais técnicas em injeção de plásticos;
- Maior produtividade com tempo de ciclo em vazio extremamente rápido;

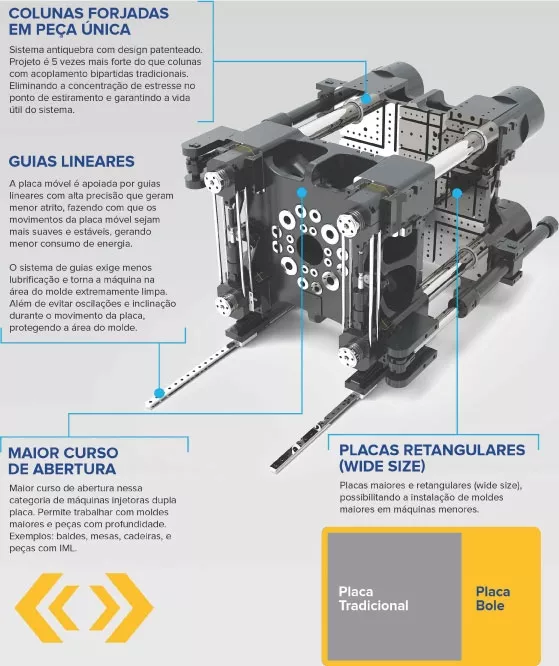

- Design de colunas patenteado BOLE, especialmente projetada para reduzir estresse no ponto de risco das colunas, com sistema anti-quebra;
- Altíssima precisão de volume de injeção e variação máxima 0,3%;
- Excelente tempo de resposta do sistema 0,01ms;
- Altíssima precisão de volume de injeção e variação máxima de 0,3%;
- Sistema de travamento da castanha com acionamento elétrico;
- Sistema de acionamento dos movimentos por servomotor;
- Transdutor de pressão de injeção, com feedback em tempo real da pressão de injeção e curva de injeção;

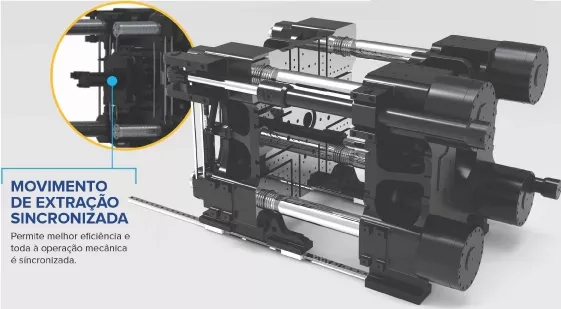

- Simultaneidade (extração da peça simultânea com abertura do molde);

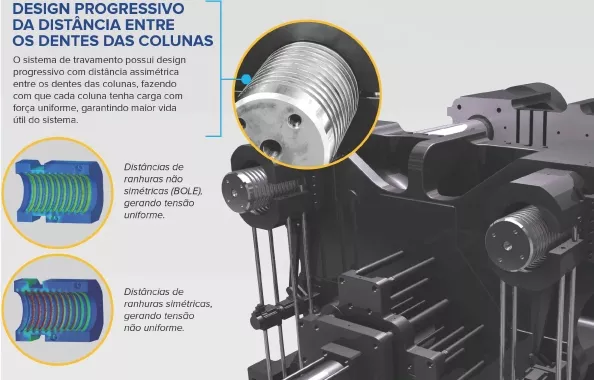

- Colunas com sistema de travamento com dentes progressivos, patenteado, sendo um sistema a prova de quebra de colunas;
- Velocidade de abertura e fechamento do molde idênticas, grande velocidade de ciclo em vazio mesmo em máquinas de grande porte;
- Movimentação da placa sobre guias lineares, resultando em maior precisão, velocidade e repetibilidade, facilitando o alinhamento da máquina;
- Sistema hidráulico otimizado, reduzido, eficiente, livre de problemas e dificuldade de manutenção;

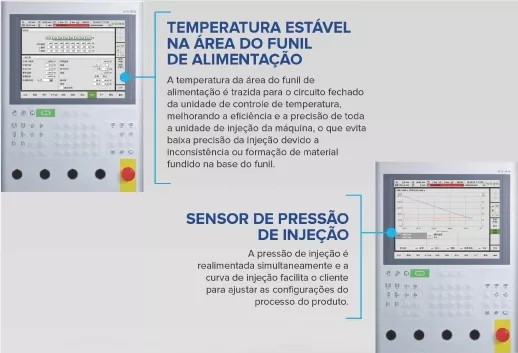

- Comando KEBA (Austria), com alta velocidade de processamento, monitoramento de todos os sinais em tempo real, análise das condições da máquina. É o comando mais avançado no mundo para injeção de alta performance;
- De acordo com a norma de segurança brasileira NR-12.
