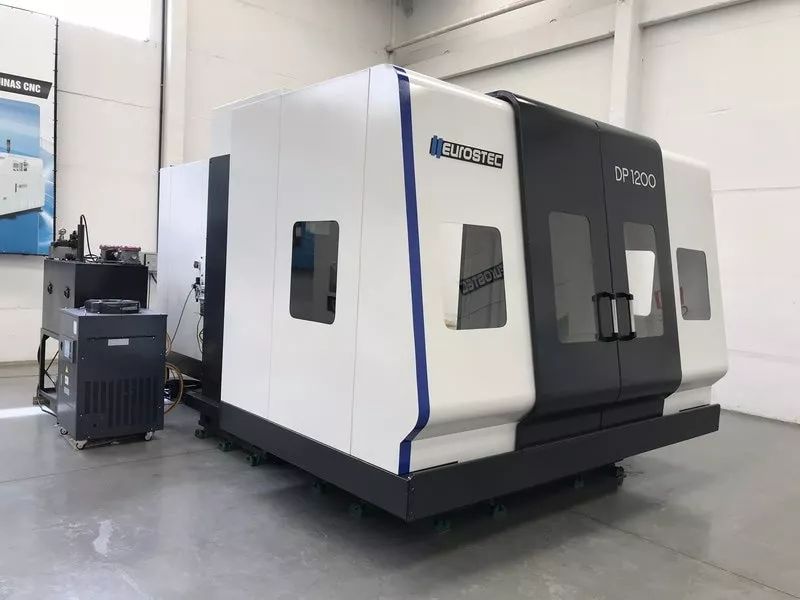

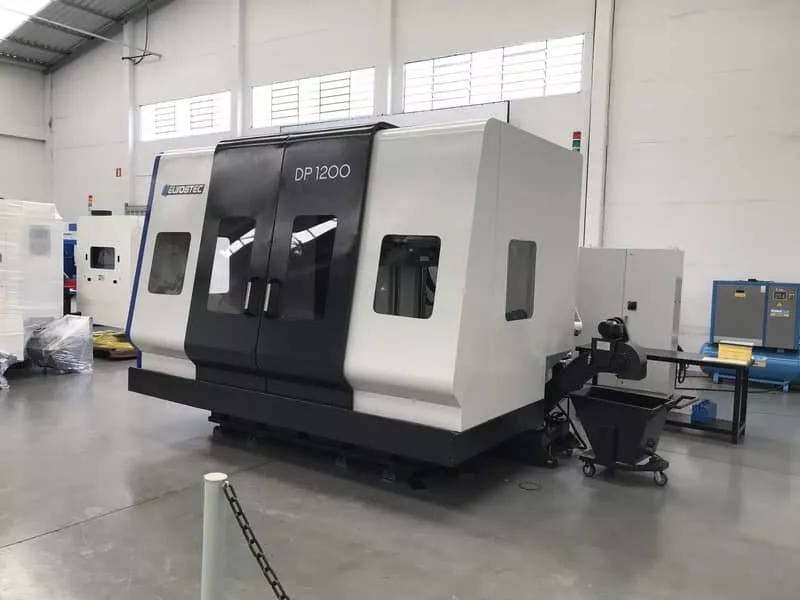

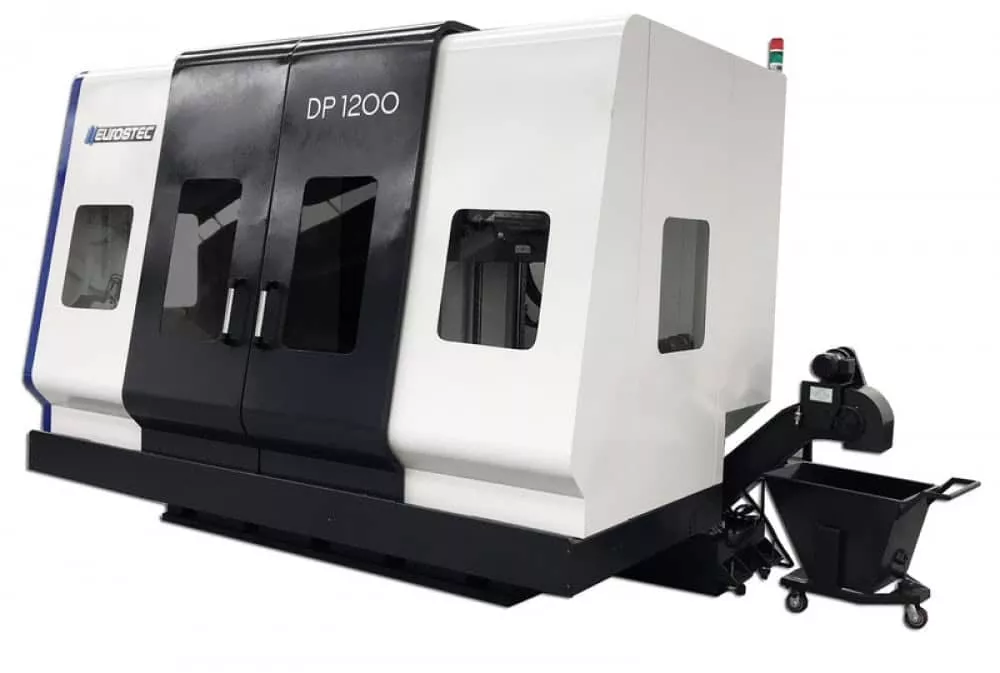

Domine a fabricação de moldes com a linha de Furação Profunda da Eurostec. O modelo DP1200 foi projetada para indústrias que exigem o máximo em precisão e velocidade.
Com uma construção de extrema rigidez para absorver vibrações, este equipamento foi especialmente desenvolvido para entregar alta performance em perfurações complexas, garantindo estabilidade absoluta durante todo o processo.
O grande diferencial estratégico está na sua eficiência operacional: graças ao sistema avançado de refrigeração de alta pressão combinado ao uso de brocas canhão, a máquina opera em ciclo contínuo.
| Aplicação | furação de moldes | |
| Comando | Fanuc 0i-MD | |
| Tamanho da mesa | mm | 1200x1000 |
| Diâmetro de furação | mm | 3 - 35 |
| Profundidade máxima de furação | mm | 1200 |
| Curso do eixo X | mm | 1300 |
| Curso do eixo Y | mm | 1000 |
| Curso do eixo Z | mm | 1200 |
| Peso máximo sobre a mesa | kg | 5000 |
| Velocidade máxima de rotação | rpm | 6000 |
| Velocidade de avanço | mm/min | 0 - 3000 |
| Potência do motor principal | HP | 10 |
| Pressão máxima da bomba | MPa | 11 |
| Potência total requerida | kVA | 35 |
| Dimensões da máquina | mm | 5200x4400x3100 |
| Peso da máquina | kg | 1200 |

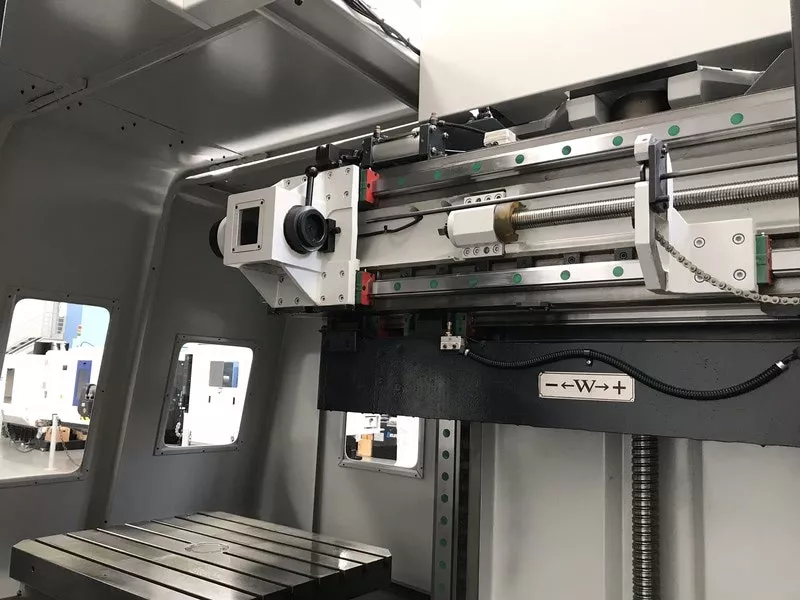

♦ Os eixos controlados são X, Y, Z e W, sendo X o deslocamento lateral da mesa, Y o deslocamento vertical do ram, W o deslocamento horizontal do ram e Z a profundidade de furação
♦ Máquina com 4 eixos CNC (XYZW), com capacidade para interpolação de 3 eixos, dotada de comando Fanuc 0i Mate MD
♦ Utiliza servomotor tipo AC FANUC de 22Nm e transmissão por fuso de esferas, garantindo precisão dos movimentos
♦ Máquina possui função de fresamento horizontal para faceamento, usinagem de alojamentos, cavidades, rosqueamento, chanfro além da função de furação profunda
♦ Todos os movimentos da máquina são feitos sobre guias lineares de alta precisão
♦ Velocidade da ferramenta é controlada por inversor de frequência, sendo de ajuste infinitamente variável
♦ Rolamentos do eixo e as guias da máquina são lubrificadas por sistema automático intermitente
♦ Mesa rotativa (eixo B) com indexação manual, graduação mínima 0,001º e com Encoder conectado ao CNC com capacidade para 5 toneladas
♦ Sistema de lubrificação centralizado
♦ Remoção automática de cavacos através de transportador de cavacos magnético
♦ Acompanha barra de extensão e conjunto de porta-pinças para função de fresamento
♦ Sistema de refrigeração do óleo
♦ Sistema de refrigeração de alta pressão pelo centro da ferramenta para remoção do cavaco
♦ Sistema de controle pneumático
♦ Sistema suporte de furação da barra
♦ Máquina com carenagem completa
♦ Mesa rotativa indexada de 0,001º com régua linear
♦ Inclinação do torpedo para furações em diagonal
♦ Brocas canhão
