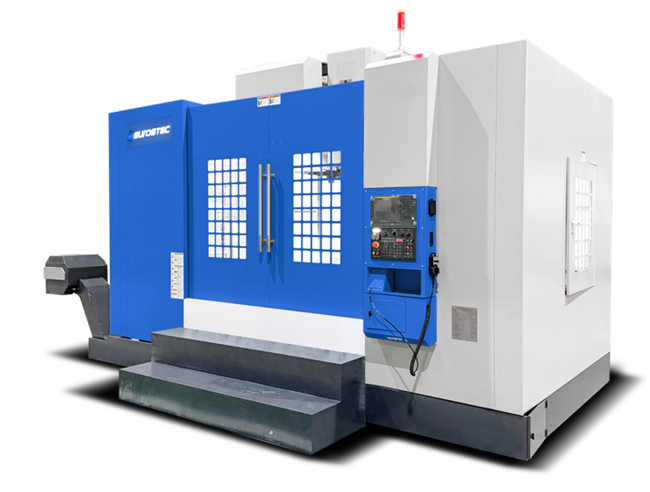

O Centro de Usinagem KM-160L Vertical foi projetado para oferecer precisão, produtividade e controle em operações de alta exigência. Sua estrutura robusta e de alta rigidez garante estabilidade durante todo o processo de usinagem, suportada por guias lineares roletadas HIWIN, X55/Z55mm nos eixos X e Z, e quatro guias de 45mm no eixo Y.
O eixo árvore cone BT40 com transmissão por correia atinge até 10.000 rpm, equipado com cooler para troca térmica do spindle, assegurando desempenho constante mesmo em ciclos intensos de trabalho.
O painel elétrico conta com ar-condicionado integrado, e o equipamento inclui carenagem completa, tudo em conformidade com a Norma Regulamentadora Brasileira NR-12.
| Cursos eixos XYZ | mm | 1600x900x700 |
| Tamanho da mesa | mm | 1700x900 |
| Peso sobre a mesa | kg | 1500 |
| Avanços rápidos XYZ(máx/min) | m/min | 32/32/32 |
| Cone eixo árvore | BT40 | |
| Rotação do eixo árvore | rpm | 10000 |
| Potência do motor | HP | 25 |
| Trocador de ferramentas | pos | 24 |
| Dimensões da máquina | mm | 5000x2900x3200 |
| Peso da máquina | kg | 14000 |
• Comando CNC Mitsubishi M80A com tela 10,4”
• Estrutura robusta com alta rigidez para garantir estabilidade e precisão no processo de usinagem
• Eixo árvore cone BT40, com 10.000rpm (transmissão por correia)
• Controle avançado com funções de proteção, diagnóstico de falhas e alarmes
• Interface RS232 e comunicação em rede para armazenamento e controle de programas
• Controle remoto MPG
• Sistema completo de refrigeração
• Fuso de esferas classe C3 nos 3 eixos (50mm/P10) - (HIWIN)
• Guias lineares roletadas HIWIN (X55/Z55mm)
• Eixo Y com 4 guias lineares roletadas 45mm
• Sistema completo de lubrificação
• Proteções telescópicas nos eixos XYZ
• Transportador de cavacos de esteira
• Trocador de ferramentas ATC arm type de 24 posições
• Refrigeração de alta pressão pelo centro da ferramenta – CTS 20bar
• Ar-condicionado para painel elétrico
• Cooler para troca térmica do Spindle
• Pés niveladores
• Rosca rígida
• Função auto Power off (M30)
• Luminária de trabalho
• Luzes indicadoras em 3 cores
• Carenagem completa
• Conforme Norma Regulamentadora Brasileira Nº12 - NR-12
