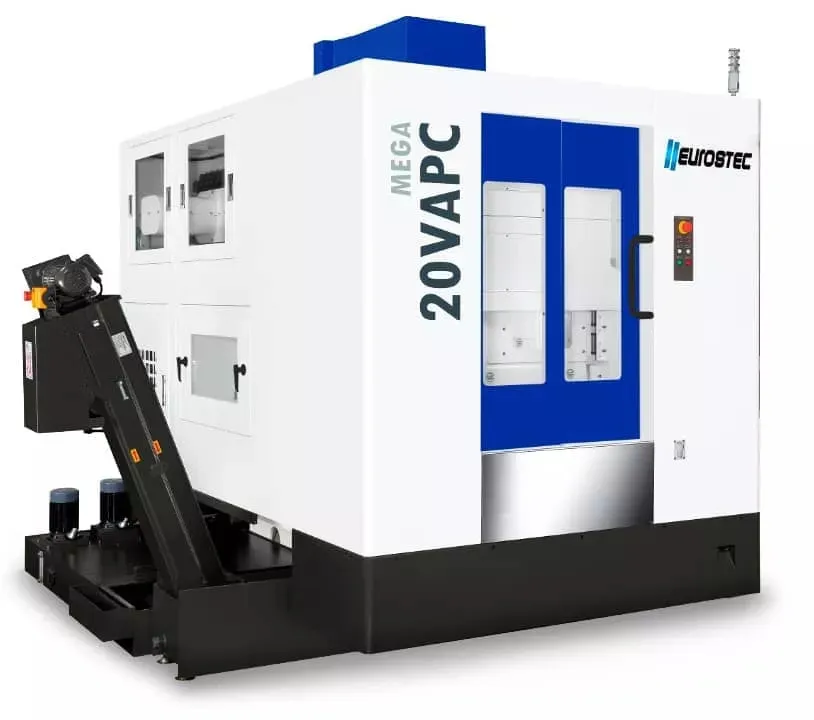

O Centro de Usinagem Vertical Duplo Pallet MEGA 20VAPC foi desenvolvido para máxima produtividade e eficiência contínua, com sistema de duas mesas e troca automática por servomotor em apenas 8,5 segundos, reduzindo o tempo de setup.
A máquina é equipada com compensação térmica DYPEC®, garantindo estabilidade dimensional e precisão constante, mesmo em ciclos longos.
Conta ainda com spindle integrado (built-in) de alto desempenho, com potência de 31 kW, torque de 141 Nm e rotação de 15.000 rpm, proporcionando excelente em desbaste e acabamento. O conjunto é complementado por trocador de ferramentas arm type de 40 posições e cone BBT40.
| Cursos eixos XYZ | mm | 600x510x510 |
| Tamanho da mesa | mm | 560x400(2x) |
| Peso sobre a mesa (2x) | kg | 200(2x) |
| Avanços rápidos XYZ | m/min | 52/52/48 |
| Cone do eixo-árvore | BBT40/BT40 | |
| Rotação do eixo-árvore | rpm | 15000 |
| Potência do motor (30min/cont) | HP | 33,5/41,5 |
| Trocador de ferramentas | 40 | |
| Dimensões da máquina | mm | 2561x2972x2921 |
| Peso da máquina | kg | 6780 |
♦ Máquina com mesa duplo pallet desenvolvida para alta produtividade
♦ Troca automática por servomotor em apenas 8,5 segundos
♦ Controle numérico Mitsubishi M830W, com tela touchscreen de 15” (look ahead 2700 blocos)
♦ Características do comando: servidor 20GB dados, 64bits microprocessador, memória de edição 1000 programas, 999 definições na compensação das ferramentas, importa arquivos DXF, 2048KB memória, interpolação 3D circular, guia código G
♦ Programas podem ser rodados do pen drive frontal ou do disco rígido, programação simples e conversacional, controle “Super-Smoth-Surface” de quarta geração SSS-4G, controle de tolerância, compensação raio 3D, interpolação cônica/espiral, controle do centro da ferramenta, avanço reverso, entre outros
♦ Compensação térmica DYPEC®
♦ Trocador de ferramentas armtype de 40 posições
♦ Spindle potente integrado (built-in) de 15000rpm, BBT40
♦ Cooler de refrigeração do eixo-árvore
♦ Avanços rápidos X/Y 52 m/min
♦ Transportador de cavacos tipo esteira – incluso
♦ Transportador de cavacos tipo raspador (opcional disponível)
♦ Fundidos meehanite de alta qualidade e robustez FC300
♦ Automação integrada EtherNet/IP networking/I/O
♦ Componentes elétricos e mecânicos da mais alta qualidade e confiabilidade
♦ Controle remoto MPG
♦ Rosca rígida até 6000rpm
♦ Sistema de refrigeração
♦ Sistema de lubrificação automático
♦ Preparação para instalação de dispositivo 4º eixo
♦ Preparação para sistema de refrigeração de alta pressão (junta rotativa)
♦ Luminária de trabalho
♦ Pistola de ar
♦ Desligamento automático
♦ Luzes indicadoras de trabalho
♦ Carenagem completa
♦ Conforme Norma Regulamentadora Brasileira Nº12 - NR-12
