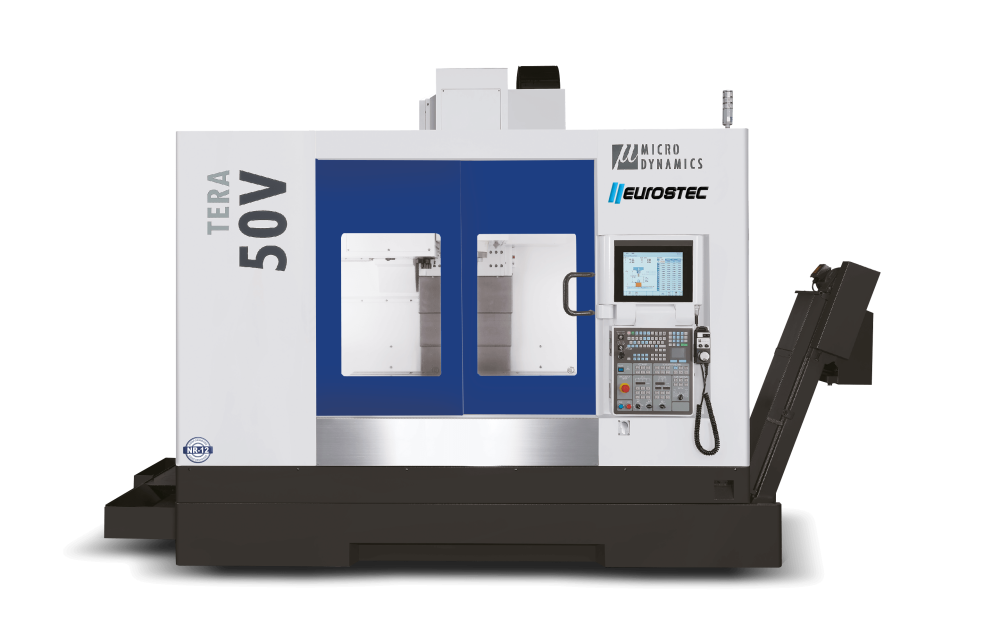

O Centro de Usinagem Vertical TERA 50V (BT50), é equipado com comando CNC Mitsubishi M830VW, oferece ampla capacidade de programação, interpolação 3D e recursos avançados de acabamento como o Super Smooth Surface (SSS-4G), garantindo fluidez e qualidade mesmo em geometrias complexas.
O sistema DYPEC® atua de forma automática desde a inicialização da máquina, com ajustes contínuos de até 0,0001 mm (0,1 µm).
O spindle built-in de 15.000 rpm, com alto torque de até 141 Nm, integra motor e eixo-árvore em um único conjunto, eliminando correias e acoplamentos. Isso permite atuar com excelência tanto em acabamentos de alta rotação quanto em operações de desbaste pesado.
O look ahead de 5400 blocos garante leitura antecipada avançada, evitando reduções de velocidade em trajetórias complexas e assegurando usinagem contínua e de alto nível.
| Cursos eixos XYZ | mm | 1270x710x635 |
| Tamanho da mesa | mm | 1420x700 |
| Peso sobre a mesa | kg | 1500 |
| Avanços rápidos XYZ | m/min | 52/52/32 |
| Cone eixo árvore | BBT50 | |
| Rotação do eixo árvore | rpm | 12000 |
| Potência do motor | HP | 46 |
| Trocador de ferramentas | pos | 32 |
| Dimensões da máquina | mm | 3900x2900x3300 |
| Peso da máquina | kg | 9900 |
• Controle numérico Mitsubishi M830VW, com tela touchscreen de 15” (look ahead 5400 blocos);
• Características do comando: servidor 60GB dados, 64bits microprocessador, memória de edição 1000 programas, 999 definições na compensação das ferramentas, importa arquivos DXF, 2048KB memória, interpolação 3D circular, guia código G
• Os programas podem ser executados do pen drive frontal ou do disco rígido, programação simples e conversacional, controle Super-Smoth-Surface de quarta geração SSS-4G, controle de tolerância, compensação raio 3D, interpolação cônica/espiral, controle do centro da ferramenta, avanço reverso
• Compensação térmica DYPEC®
• Trocador de ferramentas armtype de 32 posições
• Spindle potente integrado (built-in) de 12000rpm, BBT50
• Cooler de refrigeração do eixo árvore
• Avanços rápidos X/Y 52 m/min
• Transportador de cavacos tipo raspador (opcional disponível)
• Fundidos meehanite de alta qualidade e robustez FC300
• Automação integrada EtherNet/IP networking/I/O
• Componentes elétricos e mecânicos da mais alta qualidade e confiabilidade
• Controle remoto MPG
• Rosca rígida até 6000rpm
• Sistema de refrigeração
• Sistema de lubrificação automático
• Preparação para instalação de dispositivo 4º eixo
• Preparação para sistema de refrigeração de alta pressão (junta rotativa)
• Luminária de trabalho
• Pistola de ar
• Desligamento automático
• Luzes indicadoras de trabalho
• Carenagem completa
• Conforme Norma Regulamentadora Brasileira Nº12 - NR-12
