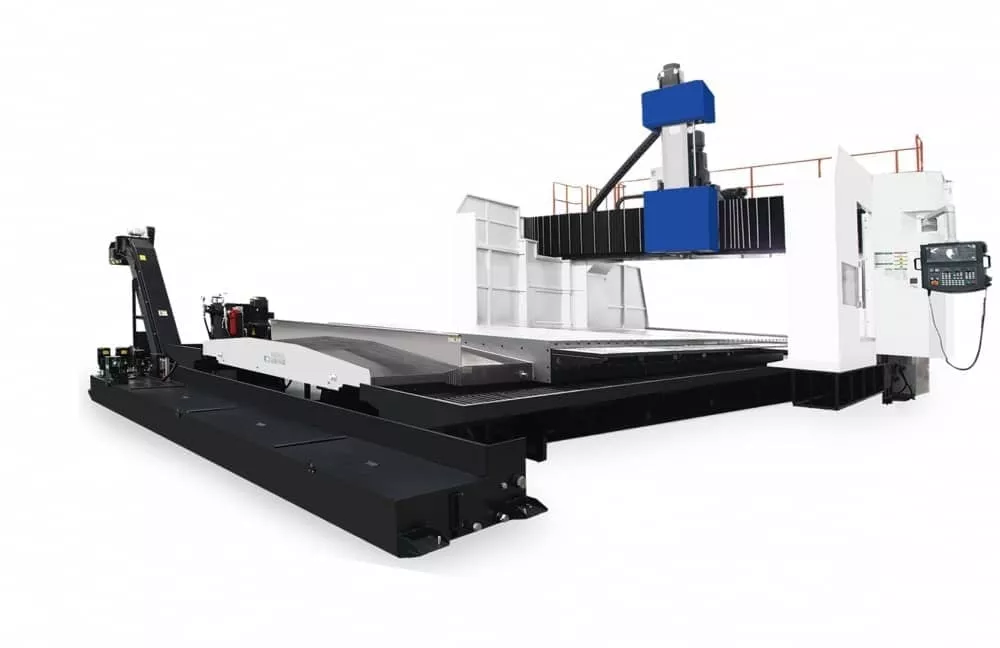

Além de todos os modelos apresentados nessa categoria, a Eurostec possui um vasto catálogo de Centro de Usinagem Portal, com diversos tamanhos de curso do eixo X, superiores a 6200mm, distância entre colunas superiores a 4200mm e capacidades de peso máximo da peça acima de 30 toneladas. Centro de Usinagem tipo Portal é uma máquina com sistema de colunas e travessão fixos, garantindo muito mais robustez e precisão de toda a máquina.
Lubrificação e refrigeração automática do eixo árvore, garantindo sua vida útil mesmo depois de muito tempo de uso, evitando deformações térmicas ou desgaste prematuro.
Os Centros de Usinagem Portal da Eurostec com dupla coluna, foram desenvolvidos para ser referência em alta performance, alta produtividade, alta rigidez e alta precisão de trabalho. Guias lineares de movimentação nos eixos X e Y, barramentos quadrados ou formato tipo “ram” no eixo Z oferecem alta taxa de avanço e remoção, permitindo trabalhos pesados e de baixo coeficiente de atrito.
Estes modelos de máquinas são muito adequadas para componentes de indústrias pesadas, moldes, muito usada em indústrias automotivas, aéreas, moldes plásticos, geração de energia, siderúrgicas, entre outros.
Tudo isso seguindo a Norma Regulamentadora NR-12, que garante equipamentos mais seguros para os trabalhadores.
Entre em contato conosco informando sua necessidade específica de interesse e nosso time lhe auxiliará na tomada de decisão da compra da máquina certa para o seu negócio.
| Tamanho da mesa (comprimento) | mm | 6000 a 18000 |
| Tamanho da mesa (largura) | mm | 2500 a 5000 |
| Peso máximo sobre a mesa | kg | 30000 a 50000 |
| Curso do eixo X | mm | 6200 a 20000 |
| Curso do eixo Y | mm | 3700 a 6000 |
| Curso do eixo Z | mm | 1200 a 1650 |
| Distância entre colunas | mm | 3800 a 6000 |
| Distância do nariz do eixo árvore a mesa | mm | 250 - 2250 |
| Cone do eixo árvore | BT50 | |
| Rotação do eixo árvore | rpm | 6000 a 10000 |
| Avanços rápidos nos eixos XYZ | m/min | 12/12/12 |
| Capacidade do trocador de ferramentas | pos. | 24 (32/40/60/120) |
| Potência do motor principal (30 min/cont.) | kW | 29,5 a 45 |
| Peso líquido | kg | Conforme modelo |
| Dimensões necessárias | mm | Conforme modelo |
- Fanuc 0i-MF (1) ou 31i, Siemens 828D ou 840D, Mitsubishi M80A ou M800;
- Eixo árvore BT50 de 6.000rpm até 10.000rpm alcança alta performance com ótima precisão na superfície.
- Máquina extremamente robusta, com sistema de colunas e travessão fixos, garantindo trabalhos estáveis e resultados precisos.
- Design único do eixo árvore e posição do centro do eixo que fica próximo ao centro da ponte, atingindo movimentação suave e precisão constante, especialmente para continuar cortando peças extremamente rígidas;
- Dotado de painel de controle móvel de fácil operação e alta performance. Conta com controle MPG para facilitar ainda mais a operação;
- Mesa de trabalho com espaço extragrande para fácil colocação e retirada mesmo de peças de trabalho de grande porte, capacidade para peças de até 30.000kgs;
- Trocador de ferramentas 24 posições (outros capacidades opcionais);
- Interface RS232, entrada USB;
- Encoder absoluto nos 3 eixos;
- Réguas lineares Fagor ou Heidenhain nos 3 eixos (opcional):
- Sistema de refrigeração pelo centro do eixo de 20, 30 ou 70 bar (opcional):
- Chiller de refrigeração do eixo árvore;
- Rosca rígida;
- Servomotores diretamente acoplados nos fusos de esferas extra grandes;
- Sistema de refrigeração com tanque;
- Sistema de desligamento automático;
- Sistema de lubrificação automática;
- Luzes indicadores em 3 cores;
- Transportador de cavacos tipo esteira;
- Sistema de iluminação;
- Pistola de água;
- Pistola de ar;
- Seção do spindle quadrado com 400x400mm;
- Caixa engrenada;
- Luzes indicadoras de trabalho;
- Caixa de ferramentas;
- Proteções telescópicas;
- Carenagem da máquina (sem teto);
- Conforme norma regulamentadora brasileira nº12- NR-12.
