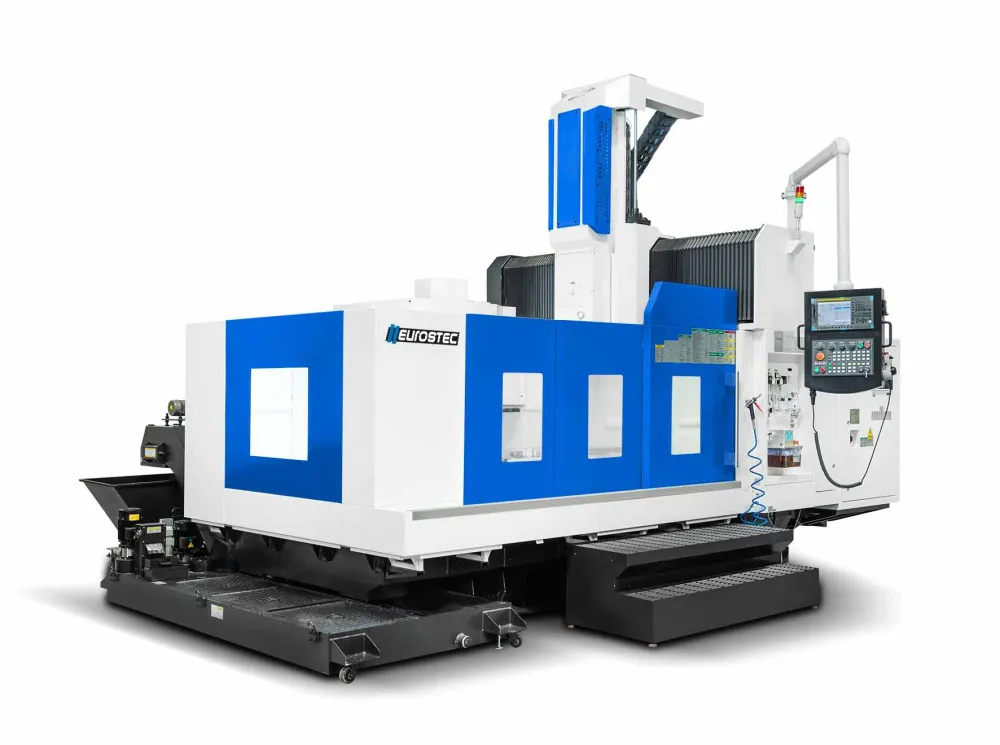

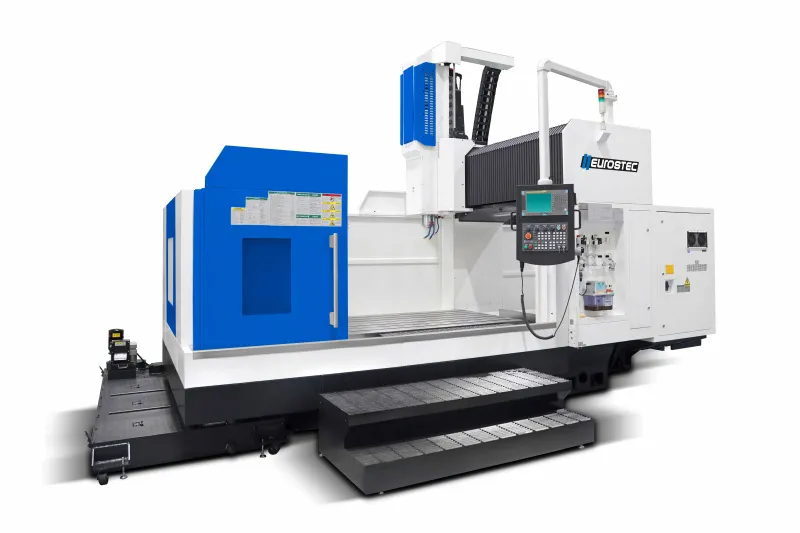

Centro de Usinagem CNC tipo Portal, com sistema de dupla coluna e travessão monolítico, sendo apenas uma peça fundida, garantindo muito mais robustez e precisão de toda a máquina.
Guias lineares nos eixos XYZ, permitindo trabalhos pesados, alta sensibilidade e baixa vibração em alta velocidade.
Solicite seu orçamento.
| Cursos eixos XYZ | mm | 2200x1500x800 |
| Tamanho da mesa | mm | 2100x1300 |
| Peso sobre a mesa | kg | 3500 |
| Distância entre colunas | mm | 1600 |
| Avanços rápidos XYZ | m/min | 24/24/15 |
| Cone eixo árvore | BT50 | |
| Rotação eixo árvore | rpm | 10000 |
| Potência do motor (cont./30min) | HP | 23 |
| Trocador de ferramentas | pos | 24 |
| Dimensões da máquina | mm | 6450x5500x4000 |
| Peso da máquina | kg | 16500 |
- Comando CNC Mitsubishi M80A (FVM 2016) tela de 10,4” ou Siemens 828D (FVM 2016L) tela de 15”;
- Máquina robusta, com sistema de colunas e travessão em peças únicas, sendo apenas uma peça fundida garantindo trabalhos estáveis e resultados preciosos. Toda estrutura é analisada pelo FEM otimizando a rigidez e precisão;
- Guias lineares roletadas nos eixos XY, permitindo trabalhos pesados, alta sensibilidade e baixa vibração em alta velocidade.
- Eixo Z com deslizamento sobre guias prismáticas para maior estabilidade e permitindo altas taxas de remoção (FVM 2016) / Eixo Z com guias lineares roletadas permitindo maior aceleração e velocidades, para usinagens com maior rotação e necessidade de acabamento (FVM 2016L);
- Fusos de esferas recirculantes proporcionam posicionamento preciso, mesmo para cargas pesadas;
- Rolamentos NSK nos eixos XYZ aumentando a precisão no equipamento;
- Design e construção da base em forma de “UM” aumentando, efetivamente, a força total da máquina, intensidade de corte, rigidez, torque e resistência;
- Spindle BT50;

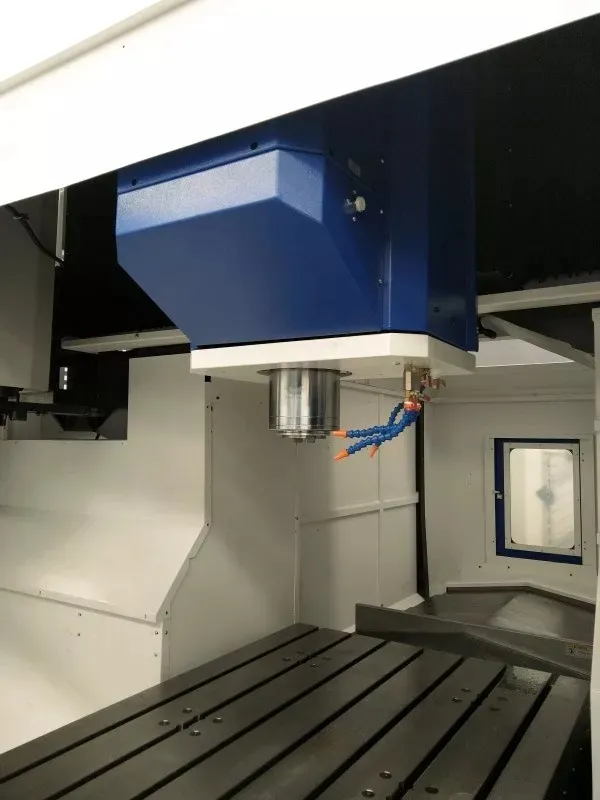

- Eixo árvore com alto torque, alta velocidade, silencioso e com capacidade para fresar, furar e mandrilar;
- Conjunto completo de refrigeração de alta pressão pelo centro de ferramenta CTS 20BAR (opcional disponível - incluso);
- Rotação do eixo árvore 6000rpm (FVM 2016) ou 10000rpm (FVM 2016L) com CTS;
- Sistema com caixa engrenada ZF (FVM 2016);
- Trocador rápido de ferramentas de 24 posições;
- Levante na coluna de 200mm (FVM 2016);
- Controle remoto MPG;
- Interface RS232;
- Preparação para instalação de refrigeração de alta pressão pelo centro de ferramenta;
- Eixo Z dotado de cilindro de nitrogênio para contrabalanceamento e movimentação suave e precisa;
- Built-in Encoder;
- Chiller de refrigeração do eixo árvore mantendo a temperatura constante, reduzindo a deformação térmica e alcançando alta precisão do spindle;
- Sistema hidráulico completo;
- Sistema de refrigeração com tanque e separador de óleos;
- Sistema de lubrificação automática;
- Luzes indicadores em 3 cores;
- Sistema transportador de cavacos automático completo;
- Lâmpada de trabalho;
- Escalas lineares Heidenhain/Fagor eixos XYZ (opcional disponível - não incluso);
- Proteções telescópicas para os eixos XYZ;
- Eixo arvore com pressão de ar positiva para evitar a influência de contaminantes no fuso;
- Ar condicionado no painel elétrico;
- Função de desligamento automático M30;
- Pistola de limpeza e de refrigeração a ar e água;
- Luzes indicadoras de trabalho;
- Niveladores;
- Carenagem completa (sem teto);
- Conforme Norma Regulamentadora Brasileira Nº12 - NR-12.
