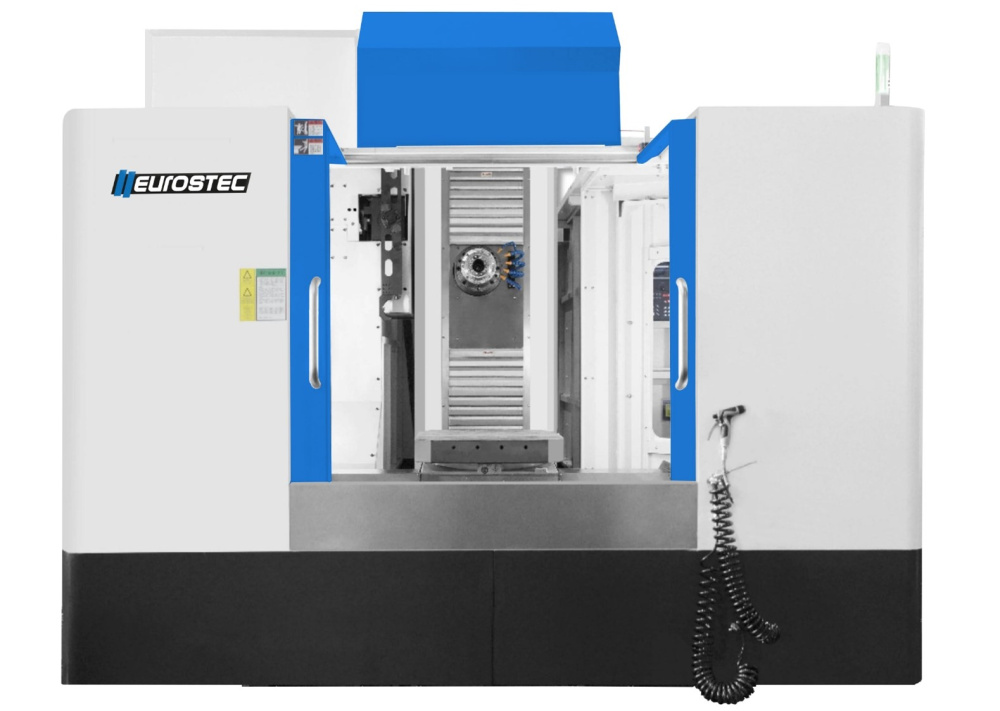

O Centro de Usinagem Horizontal, E63-CHS foi projetado para processamento de peças mecânicas e usinagem de moldes de alta precisão.
Projeto robusto e integrado em formato T que garante excelente estabilidade, alta rigidez para máxima estabilidade e sistema com pallet único, simplificando a operação.
| Cursos eixos XYZ | mm | 1100x950x900 |
| Tamanho da mesa | mm | 630x630 |
| Peso sobre a mesa | kg | 1200 |
| Avanços rápidos XYZ | m/min | 24/24/24 |
| Cone do eixo árvore | BT50 | |
| Rotação do eixo árvore | rpm | 6000 |
| Potência do motor | HP | 25 |
| Trocador de ferramentas | pos | 30 |
| Avanços/incremento min. (B) | rpm/graus | 10/0.001 |
| Dimensões da máquina | mm | 3762x5600x3200 |
| Peso da máquina | kg | 14000 |
• Controle numérico Fanuc 0i-MF plus com tela LCD colorida de 10,4”
• Máquina com construção rígida para trabalhos pesados e de alta precisão
• Projeto estrutural integrado do barramento XZ, desenvolvido com análise especial de rigidez e submetido a tratamento de alívio de tensões, garantindo uma base sólida e estável
• Spindle BBT50, 20/25HP / 6000rpm
• Máquina com pallet único
• Trocador de ferramentas automático de 32 posições
• Eixo X adota dupla guia linear, oferecendo suporte total à mesa e a peça de trabalho
• Guias lineares de rolo extra grandes nos eixos X/Y/Z
• Sistema de acionamento por fusos de esferas de alta precisão
• Sistema de refrigeração com tanque de separação de óleos
• Mesa rotativa com indexação de 0,001 graus
• Sistema de refrigeração
• Sistema hidráulico
• Sistema de lubrificação automático
• Transportador de cavacos tipo esteira com carrinho coletor
• Função de desligamento automático (M30)
• Interface de comunicação RJ45
• Controle MPG
• Cortina de ar para proteção do spindle
• Pistola de ar
• Pistola de água
• Luminária de trabalho
• Torre sinalizadora tricolor
• Proteções telescópicas
• Carenagem completa (sem teto)
• Conforme Norma Regulamentadora Brasileira Nº12 - NR-12
