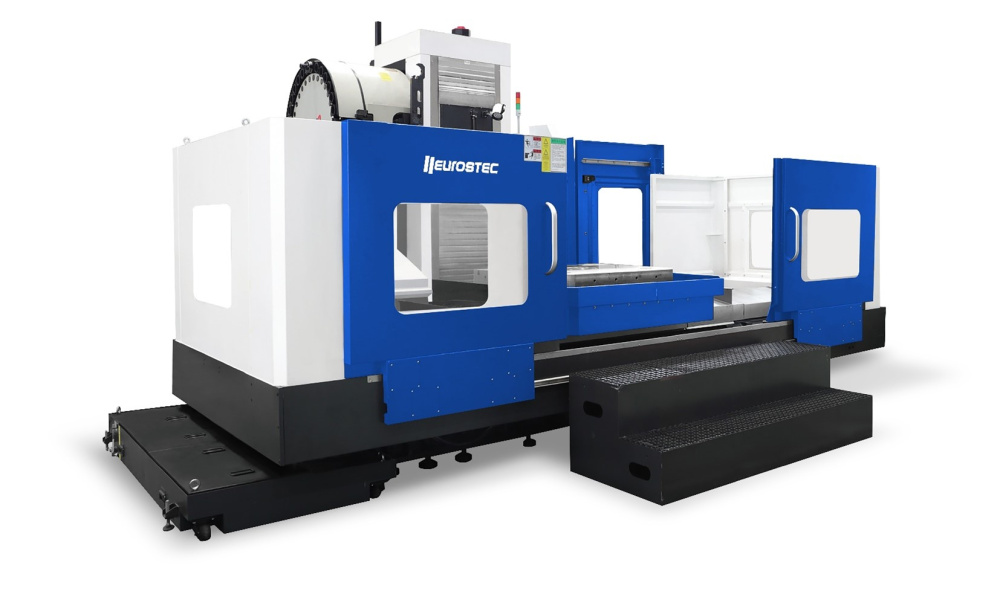

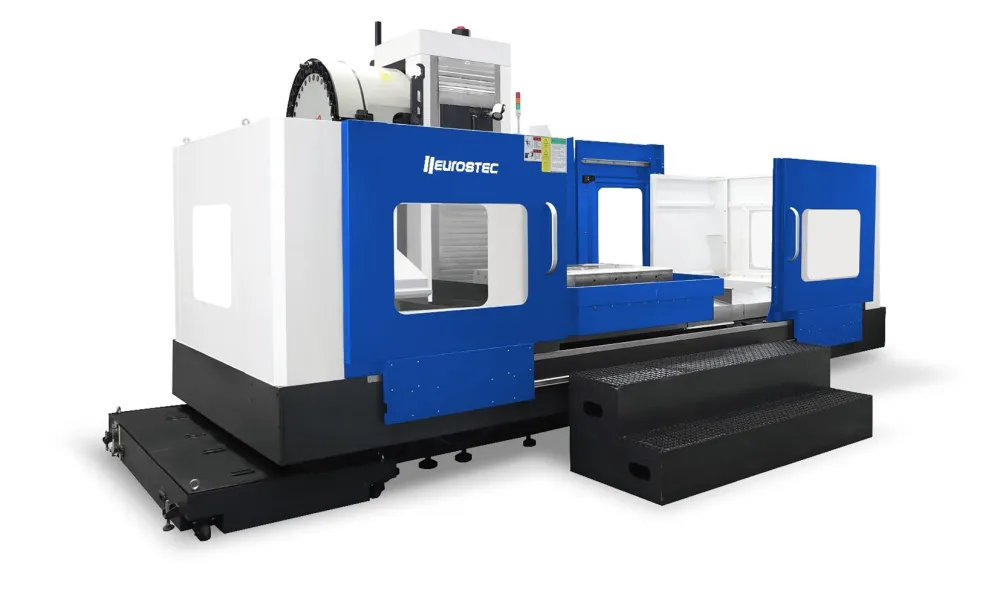

O Centro de Usinagem Horizontal Mesa Simples E125-CHS é projetado para entregar rigidez e precisão em operações de grande exigência. A estrutura em ferro fundido com barramento integrado e leito em T absorve cargas pesadas sem comprometer a estabilidade, enquanto a mesa milesimal retificada garante referência de planicidade para fixação segura e precisa das peças.
Guias lineares roletadas e fusos de esferas recirculantes com servomotores acoplados diretamente nos eixos X, Y e Z asseguram movimentação suave e alta repetibilidade. Sistema completo de refrigeração com separação de óleos, lubrificação automática com alarme, transportador de cavacos, cabine elétrica com trocador de calor e carenagem completa, 100% em conformidade com a NR-12.
| Cursos eixos XYZ | mm | 2000x1150x1150 |
| Tamanho da mesa | mm | 1200x1400 |
| Peso sobre a mesa | kg | 5000 |
| Avanços rápidos XYZ | m/min | 10/12/10 |
| Cone do eixo árvore | BT50 | |
| Rotação do eixo árvore | rpm | 6000 |
| Potência do motor | HP | 25 |
| Trocador de ferramentas | pos | 30 |
| Avanços/incremento min. (B) | rpm/graus | 3/0.001 |
| Dimensões da máquina | mm | 6500x6000x3600 |
| Peso da máquina | kg | 24000 |
• Controle numérico Fanuc 0i-MF (5) com tela 10,4” LCD
• RS232, USB e cartão CF
• Função de desligamento automático
• Máquina com construção rígida para trabalhos pesados e de alta precisão
• Ferro fundido com no barramento com estrutura integrada garantindo rigidez e alta performance
• Trocador de ferramentas arm type 30 posições
• Eixo árvore 40-6000rpm – BT50
• Estrutura do leito em T
• Guias lineares roletadas nos eixos X/Y/Z
• Servomotores montados diretamente nos fusos de esferas de alta precisão
• Tanque de refrigeração com separação de óleos
• Controle remoto MPG
• Fuso de esferas recirculantes X/Y/Z
• Transportador de cavaco
• Tanque de líquido refrigerante
• Sistema de lubrificação automático com alarme
• Pistola de ar para limpeza
• Cortina de ar para proteção do eixo
• Luminária de trabalho
• Luzes indicadoras de trabalho
• Sistema completo de refrigeração
• Cabine elétrica com trocador de calor
• Carenagem completa
• Conforme Norma Regulamentadora Brasileira Nº12 - NR-12
