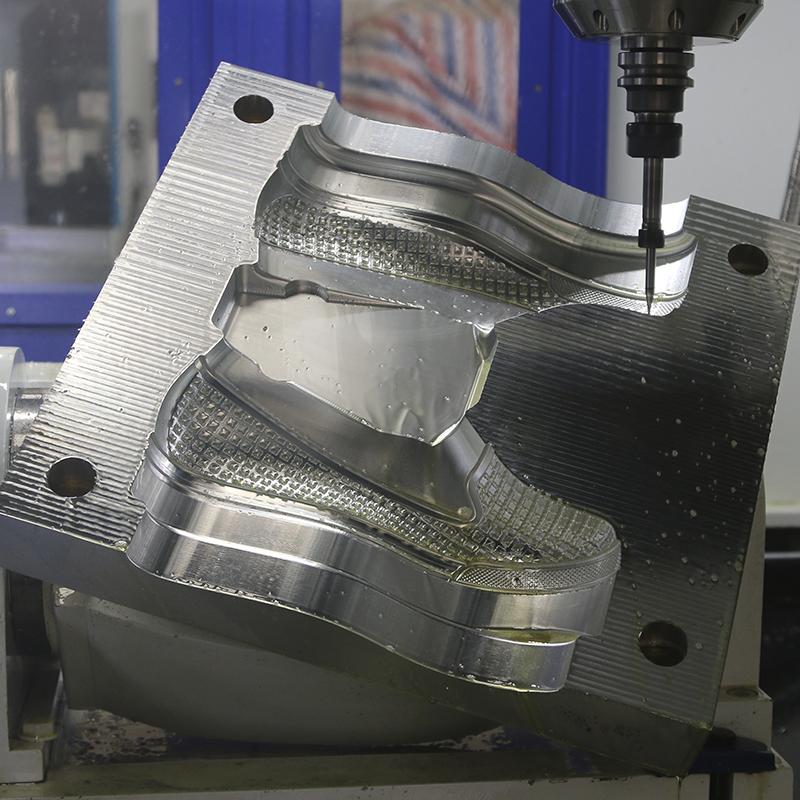

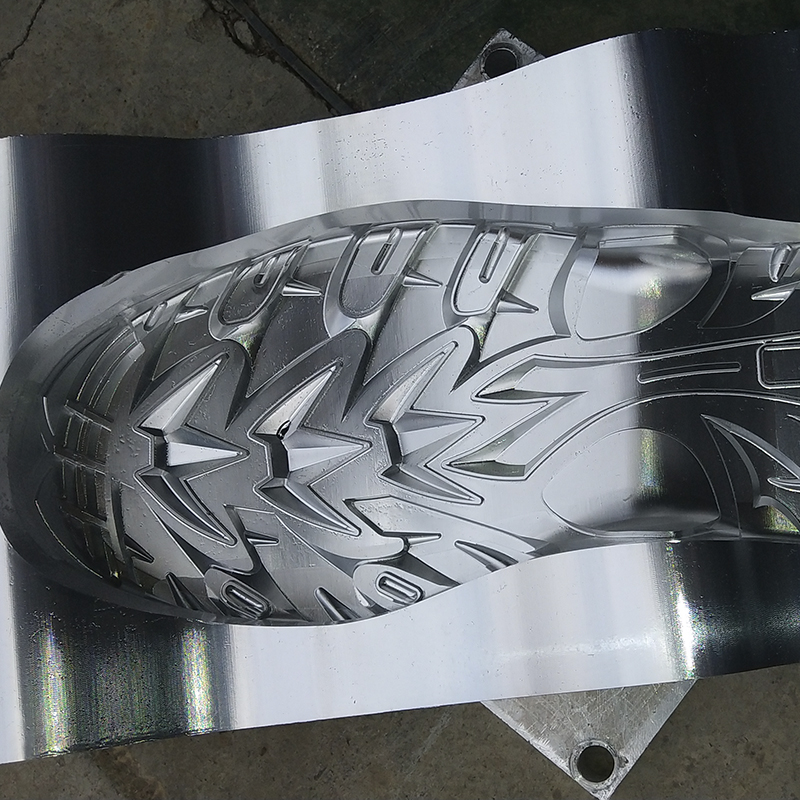

O Centro de Usinagem High Speed Eurostec CUT 80 3+2 foi desenvolvido especialmente para a usinagem de matrizes para solado de calçados.
Com configuração CNC 3+2 eixos, sendo o 4º e 5º eixos indexadores, o equipamento permite usinagens complexas com alto nível de acabamento e repetibilidade.
Sua estrutura tipo pórtico, com colunas fundidas em peça única, garante rigidez estrutural, estabilidade e excelente absorção de vibrações, mesmo em operações contínuas de alta rotação.
Equipada com comando CNC Syntec 21Ma, a CUT 80 3+2 conta com trocador automático rápido de ferramentas com 16 posições, mesa rotativa de 2 eixos, além de drivers e motores Yaskawa (Japão), assegurando controle preciso e confiável dos movimentos.
Possui guias lineares Hiwin (Taiwan) nos três eixos, que aumentam a capacidade de carga da mesa e a precisão do conjunto, e fusos de esferas THK (Japão) de alta precisão nos eixos XYZ.
| Cursos eixos XYZ | mm | 800x700x300 |
| Tamanho da mesa | mm | 800x700 |
| Peso máximo sobre a mesa | kg | 400 |
| Avanços rápidos XYZ | m/min | 12/12/12 |
| Cone do eixo árvore | BT30 | |
| Rotação do eixo árvore | rpm | 24000 |
| Potência do motor | HP | 10 |
| Trocador de ferramentas | pos | 16 |
| Dimensões da máquina | mm | 2700x2100x2550 |
| Peso da máquina | kg | 4800 |
♦ Centro de Usinagem High Speed, específico para usinagem de matrizes para solado de calçado
♦ Equipada com 3+2 eixos CNC, sendo o 4º e 5º eixos indexadores
♦ Máquina extremamente robusta, com construção das colunas tipo pórtico em peça fundida única
♦ Comando CNC Syntec 21Ma
♦ Trocador rápido automático de ferramentas de 16 posições
♦ Mesa rotativa 2 eixos com função 5 eixos, especialmente desenvolvida para trabalhos em calçados
♦ Drivers e motores marca Yaskawa (Japão)
♦ Guias lineares nos 3 eixos, marca Hiwin (Taiwan), aumentando a capacidade sobre a mesa e a precisão da máquina
♦ Fusos de esferas de alta precisão nos eixos XYZ marca THK (Japão)
♦ Preset medição de ferramenta Metro (Japão)
♦ Eixo árvore BT30 com rotação até 24.000rpm
♦ Controle remoto (handwheel)
♦ Inversor do spindle
♦ Sistema de refrigeração
♦ Sistema de lubrificação automático
♦ Luzes indicadoras de trabalho
♦ Interface RS232
♦ Carenagem completa
♦ Conforme Norma Regulamentadora Brasileira Nº12 - NR-12
