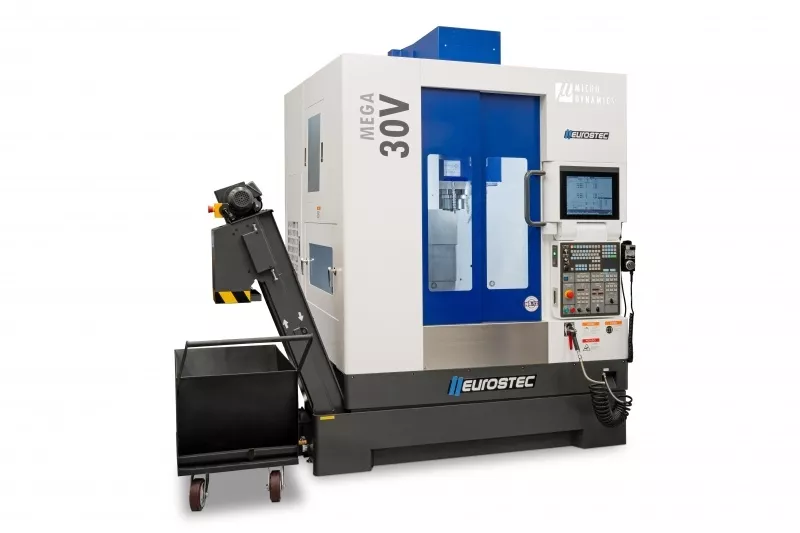

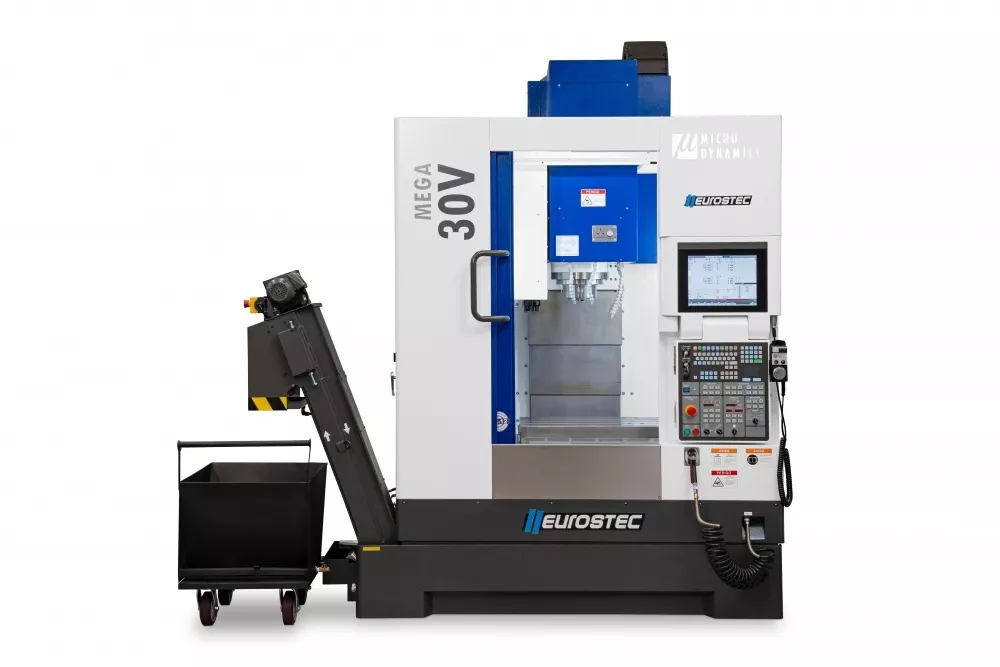

Vantagens do Centro de Usinagem Vertical MEGA 30V

Confira ainda mais vantagens do Centro de Usinagem Vertical MEGA 30V exclusivo no Brasil, fornecido pela Eurostec Máquinas:


Comando CNC Mitsubishi M830W:

Com tela touchscreen de 15”, Servidor 20GB dados, 64bits microprocessador, memória de edição 1000 programas, 999 definições na compensação das ferramentas, importa arquivos DXF, 2048KB memória, interpolação 3D circular, guia código G, programas podem ser rodados do pen drive frontal ou do disco rígido, programação simples e conversacional, controle “Super-Smoth-Surface” de quarta geração SSS-4G, controle de tolerância, compensação raio 3D, interpolação cônica/espiral, controle do centro da ferramenta, avanço reverso, entre outros;

Grande Precisão:

A principal característica do Centro de Usinagem Vertical MEGA 30V é a altíssima precisão que garante 0,005mm. Essa precisão final de peça só pode ser alcançada graças ao seu sistema interno, completo e extremamente complexo, de leitura automática e compensação de dilatação térmica, através de 8 sensores térmicos espalhados por todo o equipamento, permitindo que esta precisão seja alcançada não somente em um eixo, porém todos eles (XYZ).

Compensação Térmica DYPEC®:

A capacidade de compensação térmica de todo equipamento acontece de forma autônoma, desde o momento da ligação do equipamento. Sendo atualizada em tempo real a cada 10 segundos com uma precisão de 0,0001mm, ou seja 0,1 (µm) micron.

Spindle potente integrado (built-in) de 15000rpm de alto torque:

O equipamento dispõe de um eixo árvore do tipo built-in (modelo não disponível e não fabricado em território nacional) onde sua principal características é combinar eixo árvore e motor em uma única peça. Ou seja não existe motor, servomotor, correia ou acoplamento. Uma tecnologia totalmente diferente da aplicada hoje no mercado, extremamente avançada e com a vantagem principal de permitir que a mesma máquina seja utilizada em duas aplicações distintas e opostas: trabalhos de acabamento, principalmente por permitir alcançar uma rotação máxima de 15,000rpm; e trabalhos de desbaste por conseguir atingir um torque máximo de 141Nm.

Avanço rápido:

A máquina possui uma velocidade de deslocamento 52m/min, permitindo ganhos absolutos no tempo de ciclo reduzido na produção de peças se comparado a outros equipamentos com velocidades reduzidas.

Resistência e velocidade:

Mesmo com sua alta velocidade de deslocamento, sua capacidade de carga máxima sobre a mesa é de 800kg, aliando robustez e alta velocidade, mesmo que fisicamente estas duas características estejam em lados opostos.

Sensores para controle de erros:

O equipamento possui 3 sensores de deslocamento mecânico, cada um deles instalados estrategicamente em cada um dos fusos dos eixos XYZ. Estes sensores fornecem informações para que o comando CNC da máquina identifique qualquer deslocamento mecânico gerado de maneira acidental ou não controlado. Então, a máquina consegue fazer a leitura e corrigir de maneira simultânea os desvios, permitindo assim a manutenção da sua altíssima precisão.

Eficiência no acabamento de moldes:

Sua resolução de acabamento para formas 3D, independentemente de sua complexidade, é de 0,001mm (1 micron). Assim é possível que moldes plásticos produzidos para atender os mais altos níveis de criticidade de peças, tais como da nanotecnologia e micro componentes eletrônicos, tenham seus resultados alcançados.

Versatilidade:

Com sua configuração ampla e características técnicas diferenciadas, torna-se o equipamento mais versátil do mercado hoje, mesmo comparando com todas as opções existentes na Europa e Japão. Diferente dos fornecedores encontrados nestes locais, o Centro de Usinagem Vertical MEGA 40V tem características relacionadas: altíssima precisão e robustez excepcional, gerando resultados excelentes seja qual for a esfera em que o centro de usinagem estiver inserido, sem exigir investimentos altíssimos para preparação de local de instalação.

Look ahead de 2700 blocos:

Seu comando numérico computadorizado (CNC) apresenta alta taxa de leitura de blocos (look ahead) de 2700 blocos, contra 50-250 blocos dos comandos comuns de mercado. Isso garante que a máquina não faça a interrupção ou redução de velocidade de usinagem quando executar perfis complexos, característica essa diretamente ligada a sua precisão de resolução de usinagem de 1 micron (0,001mm).

SOLICITE UM ORÇAMENTO
CARACTERÍSTICAS TÉCNICAS
VER DETALHES
+
Cursos eixos XYZ   mm 760x510x510
Tamanho da mesa   mm 860x500
Peso sobre a mesa  kg 800
Avanços rápidos XYZ  m/min  52/52/48
Cone eixo árvore    BBT40/BT40
Rotação do eixo árvore  rpm 15000
Potência do motor  HP 33,5/41,5
Trocador de ferramentas  pos 30
Dimensões da máquina mm 2400x2310x2830
Peso da máquina  kg 4710



CARACTERÍSTICAS STANDARD
VER DETALHES
+

- Controle numérico Mitsubishi M830W, com tela touchscreen de 15” (look ahead 2700 blocos);
- Características do comando: Servidor 20GB dados, 64bits microprocessador, memória de edição 1000 programas, 999 definições
na compensação das feramentas, importa arquivos DXF, 2048KB memória, interpolação 3D circular, guia códido G, programas podem
ser rodados do pen drvie frontal ou do disco rígido, programação simples e conversacional, controle “Super-Smoth-Surface” de
quarta geração SSS-4G, controle de tolerância, compensação raio 3D, interpolação cônica/espiral, controle do centro da
ferramenta, avanço reverso, entre outros;
- Compensação térmica DYPEC®;
- Trocador de ferramentas armtype de 40 posições;
- Spindle potente integrado (built-in) de 15000rpm, BT40;
- Cooler de refrigeração do eixo árvore;
- Avanços rápidos X/Y 52 m/min;
- Transportador de cavacos tipo raspador (opcional disponível);
- Fundidos meehanite de alta qualidade e robustez FC300;
- Automação integrada EtherNet/IP networking/I/O;
- Componentes elétricos e mecânicos da mais alta qualidade e confiabilidade;
- Controle remoto MPG;
- Rosca rígida até 6000rpm;
- Sistema de refrigeração;
- Sistema de lubrificação automático;
- Preparação para instalação de dispositivo 4º eixo;
- Preparação para sistema de refrigeração de alta pressão (junta rotativa);
- Luminária de trabalho;
- Pistola de ar;
- Desligamento automático;
- Luzes indicadoras de trabalho;
- Carenagem completa;
- Conforme Norma Regulamentadora Brasileira Nº12 - NR-12;
