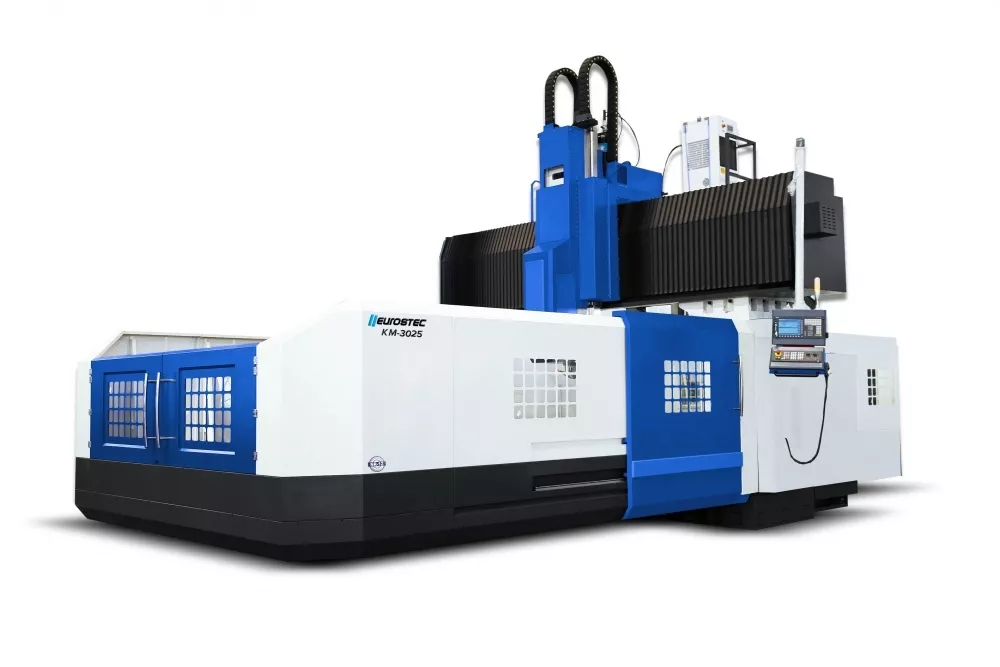

Centro de Usinagem CNC tipo Portal, com sistema de dupla coluna e travessão monolítico, sendo apenas uma peça fundida, garantindo muito mais robustez e precisão de toda a máquina.

Guias lineares nos eixos XYZ, permitindo trabalhos pesados, alta sensibilidade e baixa vibração em alta velocidade. Possui caixa engrenada ZF.
Solicite seu orçamento.

SOLICITE UM ORÇAMENTO
CARACTERÍSTICAS TÉCNICAS
VER DETALHES
+
Cursos eixos XYZ  mm 3100x1900x900
Tamanho da mesa  mm 3000x1500
Peso sobre a mesa  kg 9000
Distância entre colunas  mm 1900
Avanços rápidos XYZ  m/min 12/12/10
Cone eixo árvore    BT50
Rotação eixo árvore  rpm 6000
Potência do motor (cont./30min) HP 20/25
Trocador de ferramentas  pos 24
Dimensões da máquina  mm 7500x3500x4500
Peso da máquina  kg 22000



CARACTERÍSTICAS STANDARD
VER DETALHES
+
  • Comando CNC Mitsubishi M80A;
  • Máquina robusta, com sistema de colunas e travessão fundidas em aço de extrema qualidade, padrão HT300, garantindo trabalhos estáveis e resultados precisos. Toda estrutura é analisada por FEM otimizando a rigidez e precisão;
  • Guias lineares nos eixos XY, permitindo trabalhos de remoção com suavidade, altos avanços e baixa vibração em alta velocidade;
  • Eixo Z com sistema de RAM, similar ao sistema utilizado em mandriladora, com quadrado de 350x350mm, garantindo muito mais força e estabilidade em usinagens mais pesadas;
  • Spindle BT50 com 6.000rpm com chiller de refrigeração do eixo árvore;
  • Caixa engrenada ZF equipada no eixo Z, multiplicando o torque do spindle em até 4 vezes, oferecendo maior robustez e capacidade de remoção na usinagem;
  • Eixo árvore com alto torque, alta velocidade, silencioso e com capacidade para fresar, furar e mandrilar;
  • Fusos de esferas proporcionam posicionamento preciso, mesmo com cargas pesadas;
  • Trocador de ferramentas de 24 posições;
  • Controle remoto MPG;
  • Preparação para instalação de refrigeração de alta pressão pelo centro de ferramenta;
  • Interface RS232;
  • Chiller de refrigeração do eixo árvore;
  • Sistema de refrigeração com tanque;
  • Sistema de lubrificação automática;
  • Transmissão entre motor do eixo principal e eixo árvore através de correia;
  • Luzes indicadores em 3 cores;
  • Transportador de cavacos automático;
  • Contrapeso do eixo Z através de dois cilindros de nitrogênio;
  • Lâmpada de trabalho;
  • Pistola de ar;
  • Niveladores;
  • Carenagem completa (sem teto);
  • Conforme Norma Regulamentadora Brasileira Nº12 - NR-12;
