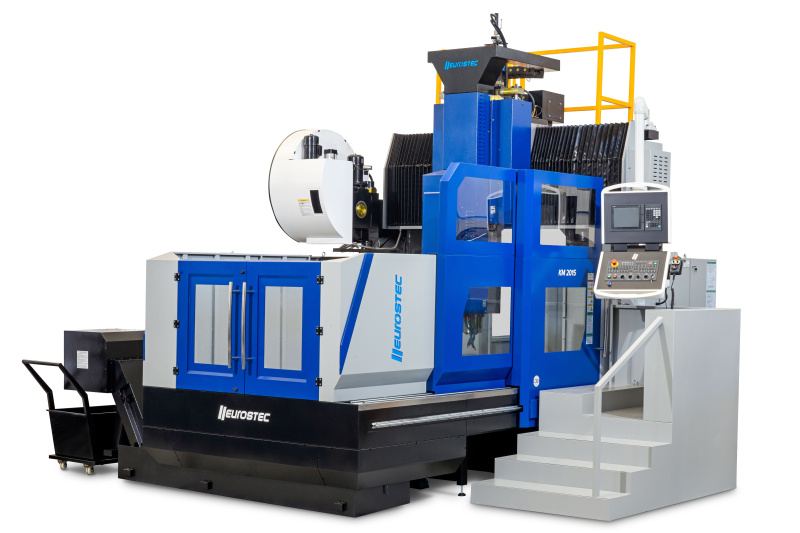

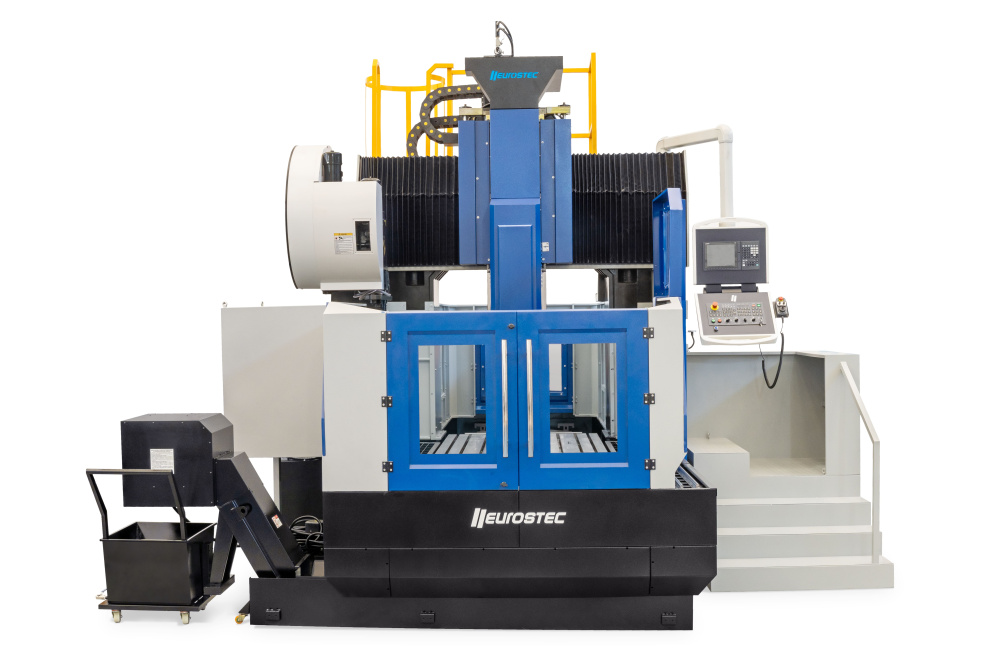

Centro de Usinagem Portal Competitiva

Centro de Usinagem CNC tipo Portal, com sistema de dupla coluna e travessão monolítico, sendo apenas uma peça fundida, garantindo muito mais robustez e precisão de toda a máquina.

Guias lineares nos eixos XYZ, permitindo trabalhos pesados, alta sensibilidade e baixa vibração em alta velocidade. Solicite seu orçamento.

SOLICITE UM ORÇAMENTO

CARACTERÍSTICAS TÉCNICAS

VER DETALHES

Cursos eixos XYZ	mm	2100x1400x800
Tamanho da mesa	mm	2000x1000
Peso sobre a mesa	kg	4000
Distância entre colunas	mm	1400
Avanços rápidos XYZ	m/min	15/15/12
Cone eixo árvore		BT50
Rotação eixo árvore	rpm	6000
Potência do motor (cont/30min)	HP	20/25
Trocador de ferramentas	pos	24
Dimensões da máquina	mm	5400X3500X4000
Peso da máquina	kg	14000

CARACTERÍSTICAS STANDARD

VER DETALHES

Comando CNC Mitsubishi M80A;
Máquina robusta, com sistema de colunas e travessão fundidas em aço de extrema qualidade, padrão HT300, garantindo trabalhos estáveis e resultados precisos. Toda estrutura é analisada por FEM otimizando a rigidez e precisão;
Guias lineares nos eixos XYZ, permitindo trabalhos de remoção com suavidade, altos avanços e baixa vibração em alta velocidade.
Spindle BT50 com 6.000rpm com chiller de refrigeração do eixo árvore;
Eixo árvore com alto torque, alta velocidade, silencioso e com capacidade para fresar, furar e mandrilar;
Fusos de esferas proporcionam posicionamento preciso, mesmo com cargas pesadas;
Trocador rápido de ferramentas de 24 posições;
Controle remoto MPG;
Preparação para instalação de refrigeração de alta pressão pelo centro de ferramenta;
Interface RS232;
Chiller de refrigeração do eixo árvore;
Sistema de refrigeração com tanque;
Sistema de lubrificação automática;
Transmissão entre motor do eixo principal e eixo árvore através de correia;
Luzes indicadores em 3 cores;
Transportador de cavacos automático;
Contrapeso do eixo Z através de dois cilindros de nitrogênio;
Lâmpada de trabalho;
Pistola de ar;
Niveladores;
Carenagem completa (sem teto);
Conforme Norma Regulamentadora Brasileira Nº12 - NR-12;
