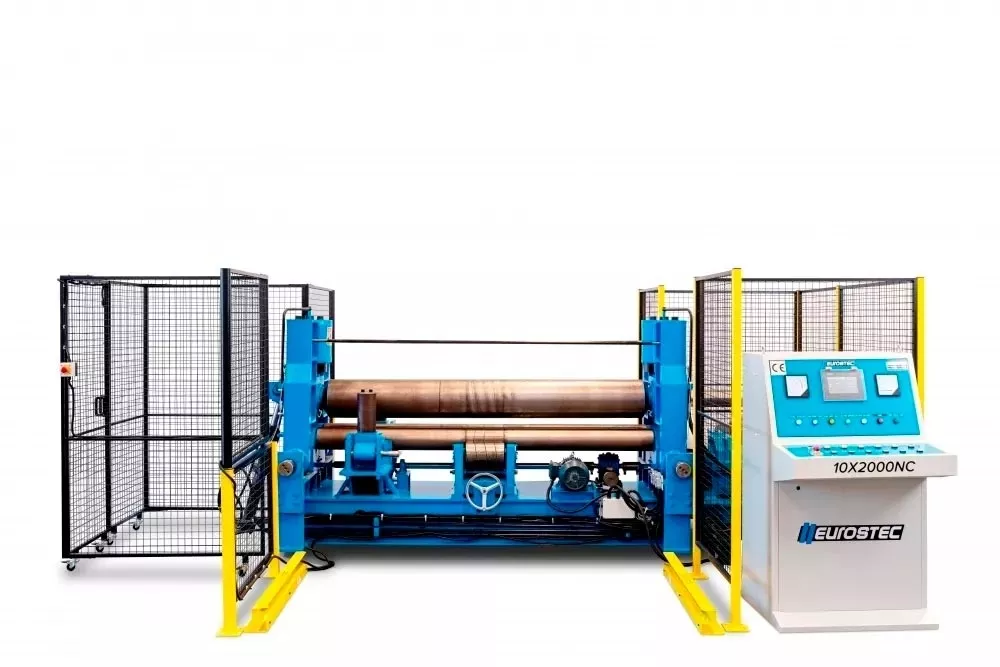

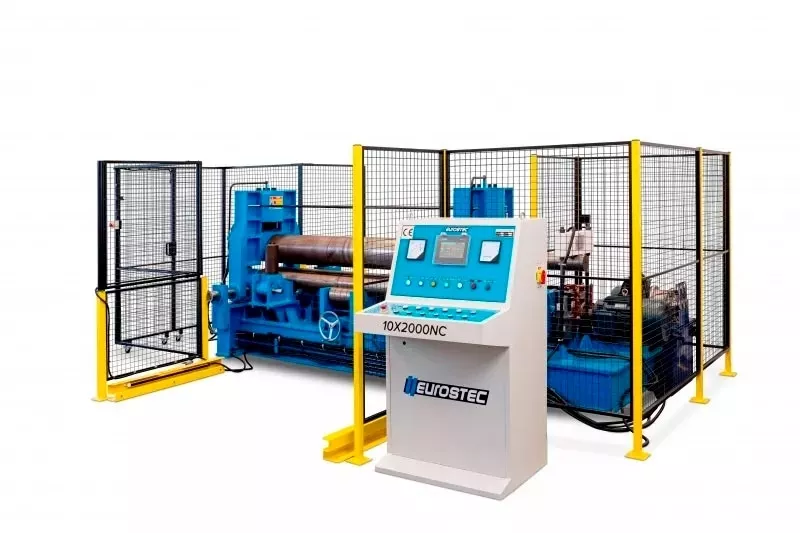

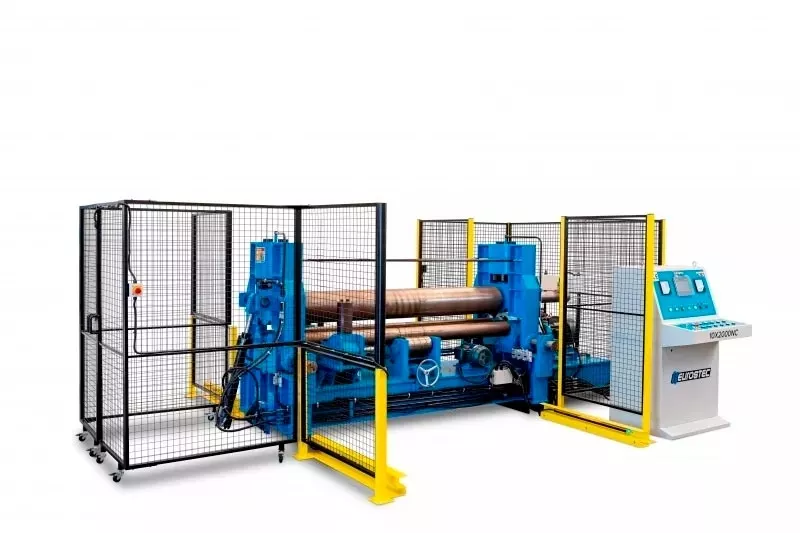

Calandra hidráulica para chapas com 3 rolos, dispositivo de cones, inclinação dos rolos laterais, buchas autolubrificantes, redutor planetário com motor hidráulico. Comando CN específico para calandras, alimentação automática de chapas, um ciclo automático e muito mais.
| Largura máxima da chapa | mm | 2000 |
| Pressão máxima exercida pelo rolo superior | T | 60 |
| Espessura máxima inicial | mm |
8 (aço carbono σs≤245MPa) 6 (aço inox σs≤345Mpa) |
| Espessura máxima | mm |
10(aço carbono σs≤245MPa) 8 (aço inox σs≤345Mpa) |
| Diâmetro mínimo no carregamento máximo | mm |
T10×W2000xØmin 500mm (σs≤245 Mpa) T8×W2000xØmin 500mm (σs≤345 Mpa) T: espessura; B: largura; Ø: diâmetro |
| Diâmetro mínimo no carregamento máximo (inicial) |
T8×W2000xØmin 500mm (σs≤245 Mpa) T6×W2000xØmin 500mm (σs≤345 Mpa) T: espessura; B: largura; Ø: diâmetro |
|
| Comprimento de trabalho dos rolos | mm | 2050 |
| Arestas planas | mm | ≤2.5 × espessura da chapa |
| Diâmetro do rolo superior | mm | 240 |
| Diâmetro do rolo inferior | mm | 145 |
| Diâmetros dos rolos laterais | mm | 200 |
| Velocidade de aproximação do rolo superior | mm/min | 120 |
| Velocidade de rotação dos rolos | m/min | 4.5 |
| Potência do motor principal | kW | 5.5 |
| Potência do motor hidráulico | kW | 2.2 |
| Motor de movimentação do rolo | kW | 1.5 |
| Peso da máquina | Kg | 5500 |
| Dimensões da máquina | mm | 4000x1400x1500 |
- Máquina de 3 rolos hidráulicos com comando NC específico para calandras e CLP com monitor touch screen 7” Siemens;
- Equipamento dedicado para curvar, sem necessidade de equipamentos auxiliares, chapas em forma de cilindro, arco, tipo “U”, entre outros;
- Construção do tipo 3 rolos, onde o rolo superior pode mover-se vertical e horizontalmente, sendo o movimento vertical acionado por motor hidráulico e o horizontal com acionamento mecânico;
- Equipamento com inicial;
- Máquina com função inicial;
- Rolo superior com sistema de coroamento, compensando a deflexão que pode ocorrer durante o processo de calandragem. Formato do tipo tambor, e arco de múltiplos segmentos nos rolos para produzir o produto cilíndrico perfeito, evitando a formação de "cintura fina" ou "barriga grande".
- Rolos inferiores com acionamento através de transmissão por meio de engrenagens de saída e entrada que estão conectadas ao motor principal e ao redutor da máquina;
- Dispositivo para calandrar cones (opcional disponível);
- Suporte(s) de apoio lateral (opcionais disponíveis);
- Suporte superior (opcional disponível);
- Cilindro e pistão fabricados em aço 45# com tratamento térmico HRC 48-50;
- Máquina confiável e funcional, flexível em operação e conveniente em manutenção;
- Rolos de trabalho forjados, produzidos com material 42CrMo, dotados de tratamento térmico HB240-280 e temperados através de média frequência HRC50-58 e polido, evitando marcas nas chapas trabalhadas;
- Máquina de alto torque, com sistema de frenagem eficaz, equipada com propulsor eletro-hidráulico, com redutor dentado de alta rigidez e com motor com mais de 8 polos. Garantindo a qualidade no inicial das chapas e minimizando o número de passes necessários;
- Dotada de rolamentos de esferas para maior capacidade de carregamento, com longa vida útil devido as buchas de bronze e fabricadas por marcas renomadas e de qualidade;
- Componentes elétricos Siemens;
- Drop-end hidráulico;
- Sistema hidráulico exclusivo e independente, com sistema de filtros completo e válvulas com níquel;
- Sistema de lubrificação completo;
- Cortina de luz para segurança operacional;
- Conforme Norma Regulamentadora Brasileira Nº12 - NR-12.
